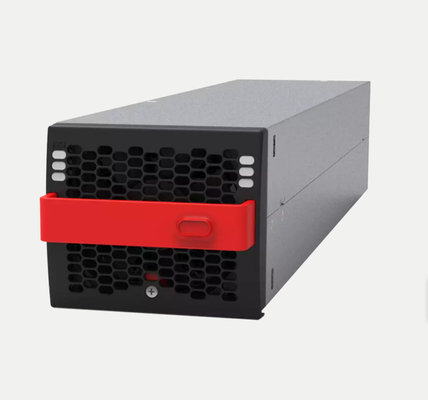

브라보 25 - 48/230-277는 컴팩트하고 확장 가능한 모듈형 인버터로 AC 출력에서 순수한 시노파를 제공합니다. 그것은 훌륭한 AC 백업을 제공합니다.
DC 전력 시스템과 결합하여 최첨단 기술을 사용하여 가장 에너지 효율적인 컴팩트 크기를 제공합니다.
ECI 기술은 완전한 확장성으로 모든 단일 장애 지점을 제거합니다.
전류로 전류 변환, 그리고 DC/AC 변환에서 93.7% 이상, 따라서 운영 비용을 줄입니다. 우리는 최대 2.7 MVA까지 시스템을 구축 할 수 있습니다.
신청서
모든 비즈니스 중요 응용 프로그램 및 모든 유형의 AC 부하.
낮은 평균 수리 시간 (MTTR), 서비스 비용 절감 및 미래의 확장을위한 변화하는 요구를 충족합니다.
• 더 많은 AC 입력 두 번 변환의 효율성을 높이기 위해
• 293 Vac L-N까지의 넓은 AC 입력 범위
• 2RU - 19 인치에서 최대 12 kVA
• 추가 동기화 장치 를 사용 하여 최대 2.7 MVA
1P 또는 3P 인프라
• Inview S, X 및 GW와 호환됩니다

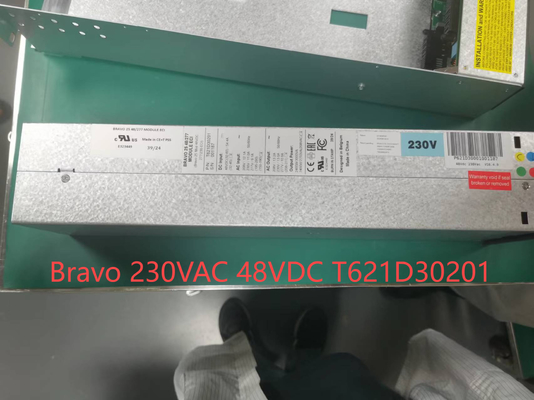

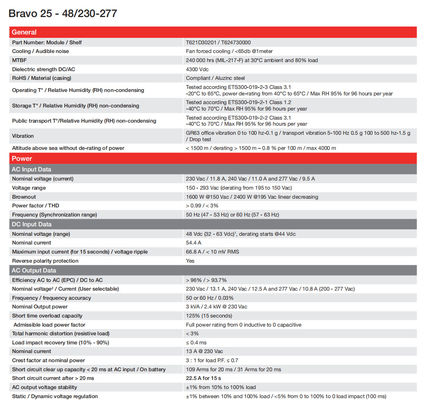

| 부품 번호: 모듈 / 선반 | T621D30201 / T624730000 |
| 냉각 / 음향 소음 | 팬 강제 냉각 / <65db @ 1미터 |
| 다이렉트릭 강도 DC/AC | 4300 Vdc |
| 작동 T ° / 상대 습도 (RH) 응축되지 않는 |
ETS300-019-2-3 클래스 3에 따라 테스트되었습니다.1 -20°C ~ 65°C, 40°C ~ 65°C / 최대 RH 95% 연간 96시간 동안 전력 감소 |
| 저장 T ° / 상대 습도 (RH) 응축되지 않는 |
ETS300-019-2-1 클래스 1에 따라 테스트되었습니다.2 -40°C ~ 70°C / 최대 RH 95% 연간 96시간 |
| AC 입력 데이터 | |
| 명소 전압 (전류) | 230 Vac / 11.8 A, 240 Vac / 11.0 A 및 277 Vac / 9.5 A |
| 다운타운 | 1600 W @ 150 Vac / 2400 W @ 195 Vac 선형 감소 |
| 전력 요인 / THD | > 0.99 / < 3% |
| 주파수 ( 동기화 범위) | 50 Hz (47 - 53 Hz) 또는 60 Hz (57 - 63 Hz) |
| DC 입력 데이터 | |
| 명소 전압 (범위) | 48 Vdc (32 - 63 Vdc)1, 하락 시작 @ 44 Vdc |
| 명소 전류 | 54.4 A |
| 최대 입력 전류 (15초 동안) / 전압 파동 | 66.8A / < 10mV RMS |
| AC 출력 데이터 | |
| 효율성 AC에서 AC (EPC) / DC에서 AC | > 96% / > 93.7% |
| 명소 전압2/ 현재 (사용자 선택) | 230 Vac / 13. 1 A, 240 Vac / 12. 5 A 및 277 Vac / 10. 8 A (200 - 277 Vac) |
| 주파수 / 주파수 정확도 | 50 또는 60 Hz / 0.03% |
| 명목 출력 | 3kVA / 2.4 kW @ 230 Vac |
| 명소 전류 | 13 A @ 230 Vac |
모듈적 인버터 시스템 유효!
