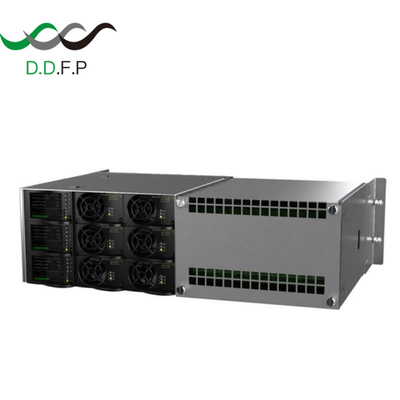

엘텍 플래트팩 S 3U DC 전원 시스템 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V
유연한 경보 및 모니터링 옵션과 대량 출력으로 결합된 이 3U 시스템은 다양한 산업용에 탁월한 빌딩 블록입니다.
해상, 해양 및 공정 산업
이 시장의 응용 프로그램은 최첨단, 신뢰할 수 있고 안전한 DC 전력 시스템을 요구합니다.넓은 작동 온도 범위와 작은 하우징에서 뛰어난 신뢰성.
AC 입력 필터는 DnV 선박 분류 규칙, 고속 및 가벼운 선박 및 DnV 오프शोर 표준을 준수하는 것을 보장합니다.
제품 특징 및 장점
플래트팩 S 직렬기
플래트팩 S 제품군은 출력 전압과 전력, 효율성 및 특수 요구 사항의 측면에서 대부분의 응용 프로그램을 다루는 모델을 포함합니다.모든 직렬기는 높은 온도 또는 낮은 전력에서 출력 전력 감소와 같은 지능적인 자기 보호 기능이 있습니다.
또한 출력 과전압 보호 기능이 향상된 모델도 제공됩니다. 플래트팩 S 24/1000 SIL3 OVP는 출력 전압이 30V를 초과하는 경우 SIL3를 갖추고 있습니다.이중 실패를 처리 할 수 있으며 15 년 이상의 테스트 기간을 가지고 있습니다..
DC 시스템
플래트팩 S 3U 3x2kW 랙은 2 개의 불필요한 직렬기와 1 개의 컨트롤러로 구성된 3 개의 별도의 DC 시스템을 가지고 있습니다.유연성을 위해 이 시스템 중 두 개가 병렬로 만들어질 수 있습니다. 더 큰 출력 또는 증가 된 과잉을 위해 4 개의 직렬 장치가있는 시스템을 만들 수 있습니다.모든 직렬기에는 각 출력에 대한 불필요한 AC 소스를 허용하는 별도의 AC 공급 장치가 있습니다.
릴레이 출력 DC 괜찮은 신호는 각 릴렉티퍼 쌍에 사용할 수 있습니다. 더 많은 모니터링 및 제어를 위해 각 릴렉티퍼 쌍과 출력으로 Smartpack S 컨트롤러 하나를 연결할 수 있습니다.더 많은 경고 및 경보 리레 출력 외에도, 그것은 디스플레이 또는 이더넷 포트를 통해 설정, 상태 및 로그를 제공합니다
| 개별식품 | 각 직렬기용 단일 단계 |
| 전압 | 230VAC/DC 명소, 최대 300VAC/DC* |
| 최대 전류 | 5.9 각 먹이용 팔* |
| 연결 | 각 직렬기 2 x 2.5mm2; L + N |
| * 자세한 내용은 해당 직렬기 데이터 시트를 참조하십시오. | |
| DC 출력 | |
| 전압 | 24 Vdc* |
| 최대 전류 | 3 x 83 A 시스템 * |
| 연결 | 6 x 16/25mm2 (3 x VDC + 및 3 x VDC-) 는 링크로 병렬 될 수 있습니다. |
| * 자세한 내용은 해당 직렬기 데이터 시트를 참조하십시오. | |
| 다른 사양 | |
| # 직렬기 | 각 출력 2개의 위치 (4개의 평행 상태에서) |
| # 컨트롤러 | 각 출력 1개의 위치 |
| 격리 | 3.0 kVAC - 입출력 |
| 작동 온도 | -40~+85°C (-40~+185°F) * |
| 저장 온도 | -40~+85°C (-40~+185°F) |
| 장착 | 후면 19인치 프레임 또는 장착판에 장착 (전산) 앞 플러시 19인치 프레임에 장착 (선택, p/n 278626) |
| MTBF | > 500, 000시간 Telcordia SR-332 1호, 방법 III (a) (T)환경: 45°C) |
| IEC Prot. Cl. | IP20 |
| 크기 | o 높이: 132.5mm (3U) 깊이: 후면 장착 받침대 포함 300mm, 받침대 없이 252mm. |
| 무게 | CS0603.000 모듈을 제외한 7.8kg (17.2lbs) CS0603.001 모듈을 제외한 6.0kg (13.2lbs) |
| * 온도 절감에 대한 자세한 사항은 직렬기 데이터 시트를 참조하십시오. | |
| 통제, 감시 및 경보 | |
컨트롤러 없이 | 각 직선제 쌍에 대한 일련 연결 직선제 경보 (1) 2 x 1.5mm2; COM, NC (최고 30V 및 100mA로 충전) 배터리 전류 지각 (2) |
| 컨트롤러의 온도, 입력 및 경보 출력 연결 (2) | |
(1) 자세한 사항은 직렬기 데이터 시트를 참조하십시오. | |
| 적용가능한 표준 | |
| 전기 안전 | IEC 60950-l/-3rd에디션 |
| EMC | ETSI EN 300 386 V.l.4.1 |
| 메인 하모닉 | EN 61000-3-2 |
| 해군 | DNV-OS-D202, Ch.2 Sec. 4 (DNV 2.4) o 온도 CL B o 습도 CL B |
| 환경 | ETSI EN 300 019-2-1 클래스 12 |
| *) CLASSAforCA0603001 | |
