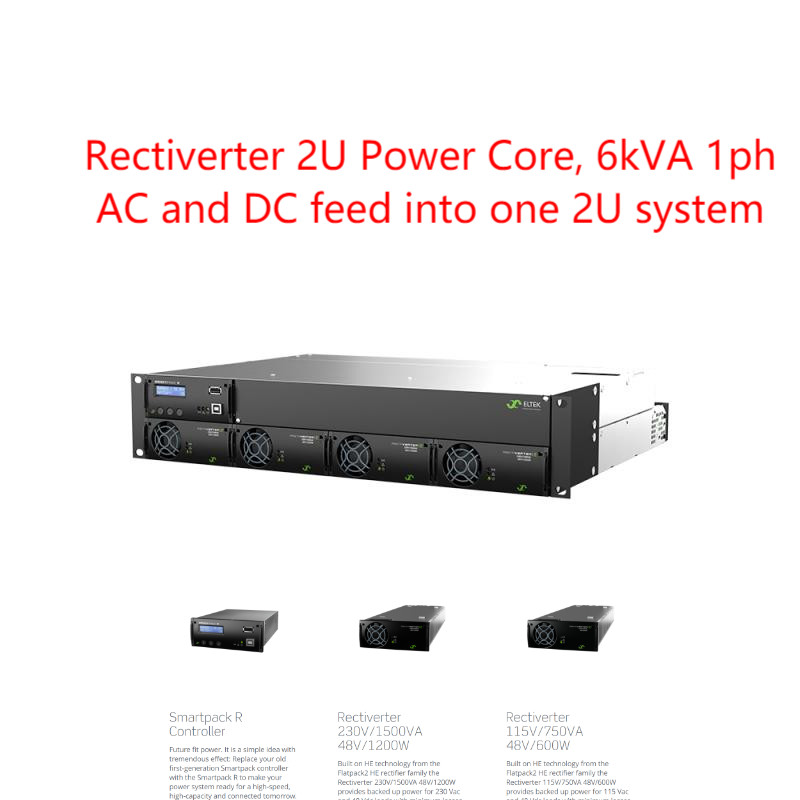

Eltek Rectiverter 2U 전원 코어 6kVA 1상 AC DC를 하나의 시스템 8KW CTOR0402.1xxx로
Rectiverter 2U 전원 코어는 AC 및 DC 피드를 하나의 2U 소형 장치로 결합합니다. 동시에 AC 백업 전원을 제공합니다.
230 VAC 또는 115 VAC 부하, DC 부하 및 배터리 충전을 위한 48 VDC 전원.
응용 분야
통신-모바일/무선
· LTE/4G/WiMAX
· 분산 안테나 시스템
· 광대역
· 무선 기지국/셀 사이트
전력 유틸리티
· 저전압 및 고전압 개폐 장치
· 변압기 및 변전소
· 제어 및 보호
· SCADA 시스템
철도 및 지하철 인프라
· 제어 및 보호
· 신호
| 모델 | 8kW, 230VAC | 4kW, 115VAC |
| 제품군 | CTOR0402.1xxx | CTOR0402.1xxx |
| AC 출력 데이터 | ||
| 전압 (기본값) / (조정 가능 범위)1) | 230 VAC / 200-240 VAC | 115 VAC / 100-127 VAC |
| 주파수 (인버터 모드 – 기본값) | 50 Hz (적응형) | 60 Hz (적응형) |
| 주파수 (인버터 모드 – 설정 가능) | 50 Hz, 60 Hz 또는 마지막 동기화 50 / 60 Hz (적응형) | |
| 최대 전력 (연속 / 과부하<15s) | 4800 W (6000 VA) / 8000 VA | 2400 W (3000 VA) / 4000 VA |
| 최대 전류 (연속 / 과부하<15s) | 26 ARMS / 34.8 ARMS | |
| 전류 (최대) 퀵 트립 (20ms) | 128 A (공칭의 6배) | |
| 홀드 업 (전압 강하) (배터리로 전환하기 전) | 5ms | 5ms |
| THD | 저항 부하에서 < 1.5 % | |
| 보호 | L 퓨즈, 핫 플러그 가능, 바리스터 | |
| DC 출력 데이터 | ||
| 전압 (기본값) / (조정 가능 범위) | 53.5 VDC / 43-58 VDC | |
| 전력 (최대 @공칭 입력) | 4800 W2) | 2400 W2) |
| 전류 (최대 @VOUT ≤ 108 VDC) | 100 A2) | 50 A2) |
| 전류 공유 (10 - 100% 부하) | 최대 전류의 ±5 % (10 ~ 100 % 부하) | |
| 보호 | 단락 회로 방지, 과전압 차단, 역 극성 및 퓨즈 | |
| 입력 데이터 | ||
| AC 주 전원 입력 전압 (범위 / LV 차단) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| AC 전류 (최대 - 모듈 유형에 따라 다름) | 32.8-46 ARMS 3) | 36.8-45.2 ARMS 3) |
| 주파수 (기본값: 동기화 범위) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz |
| 주파수 (설정 가능: 동기화 범위) | 47-53 Hz, 57-63 Hz 또는 둘 다 (적응형) | |
| 역률 / THD | 70% 부하 이상에서 > 0.99 /< 3.5 % | |
| DC 전압 공칭 / 확장 범위4) | 45-58 VDC / 40-45 VDC | |
| DC 전류 (최대) | 128 A / 과부하 시 180 A (15 s) | 64 A / 과부하 시 90 A (15 s) |
| 입력 기능 |
L 및 N 퓨즈, 핫 플러그 가능, 바리스터 AC 입력 개별 나사 단자 4 mm2 L, N & PE용 (4x 단상) |
|
| 옵션 | ||

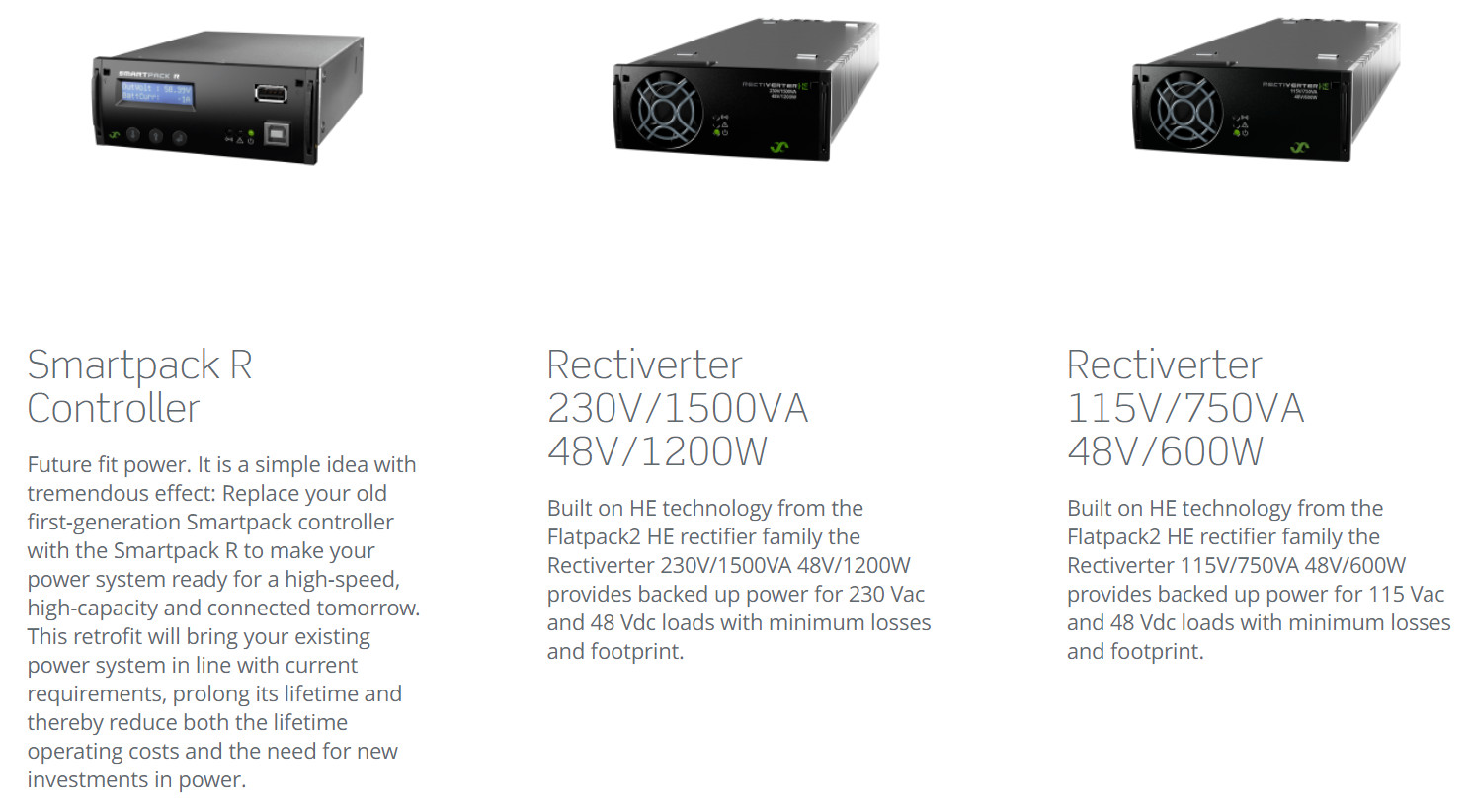

| 제어 장치 | Smartpack R | |
| 알람 연결 | 확장 알람 카드 (6x 디지털 입력 및 6x 릴레이) | |
| 배터리 분배 | 최대 2x 100 A 또는 1x 150 A | |
| LVBD | 150A (옵션) | |
| AC 분배 | 최대 3x 16 A (1극) 또는 1x 16 A (2극) MCB | |
| DC 분배 | 최대 3x 60 A (1극) MCB | |
| 기타 사양 | ||
| 효율 | > 96 % (주 전원 모드), > 94 % (인버터 모드) | > 92 % (주 전원 모드), > 91 % (인버터 모드) |
| 작동 온도 | -40 ~ +55 °C (-40 ~ +131 °F), 습도 5-95 % RH 비응축 | |
| 보관 온도 | -40 ~ +85 °C (-40 ~ +185 °F), 습도 0-99 % RH 비응축 | |
| 치수 [W x D x H] | 483 x 386 x 97 mm (19 x 15.2 x 3.8 인치) | |
| 무게 | 9.9 kg (21.8 lbs) | |
솔루션
중국 내외의 통신 회사를 위해 현장 조사, 고객 요청에 따른 전문 계획 제안, 기술 지원 및 유지 보수 서비스를 포함한 완벽한 솔루션을 제공합니다. 우리는 유능한 팀과 전 세계의 신뢰할 수 있는 파트너 네트워크를 보유하고 있습니다.
FAQ :
1. 품질을 어떻게 관리합니까?
A: 모든 제품은 출하 전에 사용 시나리오, 부하 및 전체 부하 및 전류 공유 테스트를 시뮬레이션하여 제품의 품질을 보장합니다.
2. 최소 주문 수량은 얼마입니까?
A: 최소 주문 수량은 없으며 하나도 가능합니다. 유일한 차이점은 가격과 일정입니다.
3. 귀사를 소개해주시겠습니까?
A: 영광입니다. 회사 정보에 대한 보다 포괄적이고 직접적인 소개를 위해 회사 소개 문서를 나중에 보내드리겠습니다.
4. 귀사의 장점은 무엇입니까?
A: 충분한 재고, 후속 공급 갱신에 대한 공급 보장, 고객의 다양한 요구에 따라 유연하게 제공, 다양한 솔루션 제공.
5. 샘플을 보낼 수 있습니까? 가격과 함께 저에게 보고해 주십시오.
A: 샘플을 보낼 수 있으며, 샘플에는 큰 자부심이 있으며, 운임은 귀하가 부담해야 합니다.
6. 귀사는 품질 문제에 어떻게 대처합니까?
A: 저희 회사는 이 업계에서 거의 10년 동안 일해 왔습니다. 이미 어느 정도 명성을 얻었습니다. 신중하게 분석하겠습니다. 실제로 품질 문제인 경우 계약 합의에 따라 일을 처리하고 걱정할 일이 없도록 안심할 수 있으며, 저희 서비스 팀이 기꺼이 서비스를 제공할 것입니다.
7 What about the quality ?
A: 100% 정품, 새 패키지. 각 품목의 품질을 확인하기 위해 게시하기 전에 각 품목을 테스트합니다.
8 How many months for guarantee ?
A: 1년 품질 보증
9 How to deal with any inferior -quality goods ?
보증 기간 내에 품질이 좋지 않은 제품에 대해 우편 요금을 청구하여 상품을 우편으로 보낼 수 있습니다.
·
