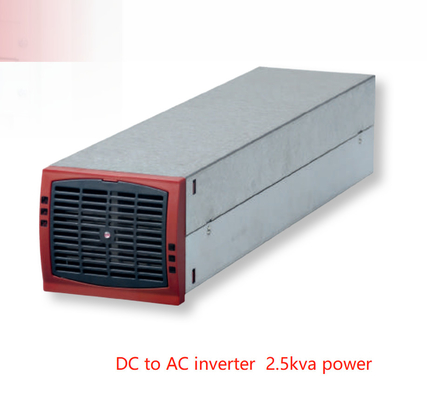

CE+T 모듈형 인버터 TSI BRAVO 시리즈 24V / 48V / 60V / 110 V / 220 Vdc 출력 230 Vac DC-AC 인버터.
BRAVO는 순수 정현파 AC 전원을 제공하는 소형 및 확장 가능한 모듈형 인버터입니다. DC와 함께
전원 시스템은 우수한 AC 백업을 제공합니다.
솔루션. 최신 인버터 기술을 사용하여 소형 크기에서 뛰어난 에너지 효율성을 제공합니다.
“Twin Sine Innovation” (TSI) 기술은 모든
단일 고장 지점을 제거하고 완벽한 확장성을 제공합니다. 최대 32개의 모듈을 병렬로 연결하고 최대 96%의 높은 효율성을 제공하여 운영 비용을 절감합니다.
l 이중 입력 소스 (AC & DC)
l 150 Vac ~ 265 Vac의 넓은 AC 입력 범위
l 소형 디자인
l 고효율
l 전송 시간 0으로 감소
l 2 U에서 최대 10kVA
l 각 75kVA의 3개 인클로저에서 최대 225kVA
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| 일반 | |||||
| EMC (내성) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (방출) (클래스) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| 안전 | EN62040-1 | ||||
| 냉각 / 절연 | 강제 / 이중 | ||||
| MTBF | 240,000시간 (MIL-217-F) | ||||
| 효율 (일반): 향상된 전력 변환 / 온라인 | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| 유전 강도 DC/AC | 4300 Vdc | ||||
| 진정한 중복 시스템 – 준수 |
AC 출력 및 DC 입력 전원 포트의 3단계 단선 AC 입력 포트의 4단계 단선 |
||||
| RoHS | 준수 | ||||
| 진동 | GR63 사무실 진동 0 ~ 100 Hz-0.1 g / 운송 진동 5-100 Hz 0.5 g 100 ~ 500 Hz-1.5 g / 낙하 테스트 | ||||
| 작동 조건 |
IP20 또는 IP21 환경에 설치하도록 설계되었습니다. 먼지나 습기가 많은 환경에 설치하는 경우 적절한 조치 (공기 필터링, …)를 취해야 합니다. |
||||
| 디레이팅 없는 해발 고도 | 1500 m – 100 m당 0.8 % | ||||
| 주변 / 보관 온도 / 상대 습도 | -20 ~ 50 ° C / -40 ~ 70 ° C / 95 %, 비응축 | ||||
| 재료 (케이스) | 코팅 강철-ALU ZINC | ||||
| AC 출력 전원 | |||||
| 공칭 출력 전력 (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| 단시간 과부하 용량 | 150 % (15초) T° 범위 내에서 110 % 영구적 | ||||
| 허용 부하 역률 | 0 유도에서 0 용량까지의 전체 정격 전력 | ||||
| 내부 온도 관리 및 차단 | 예 | ||||
| DC 입력 사양 | |||||
| 공칭 전압 (DC) | 24 V | 48 V | 60 V | 110 V | 220 V |
| 전압 범위 (DC) | 19 – 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
| 공칭 전류 |
56 A (24 Vdc에서 1200 W 출력) |
46 A (48 Vdc에서 2000 W 출력) |
35 A (60 Vdc에서 2000 W 출력 |
19 A (110 Vdc에서 2000 W 출력) |
9.8 A (220 Vdc에서 2000 W 출력 |
| 최대 입력 전류 (15초 동안) / 전압 리플 | 84 A / < 100 mV rms |
84 A / < 2 mV Psopho |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| 입력 전압 경계 | T2S 인터페이스로 사용자 선택 가능 | ||||
|
AC 입력 사양 AC 입력은 EPC 모듈에서만 사용할 수 있으며, REG 모듈에는 AC 입력이 없습니다. |
|||||
| 공칭 전압 (AC) | 220/230/240 V 1P 또는 3P (3P의 경우 최소 3개 랙) | ||||
| 전압 범위 (AC) | 150-265 V | ||||
|
브라운아웃 |
150 ~ 185 V 선형 디레이팅 10 Vac당 150 VA/120 와트 | ||||
|
1200 VA / 960 W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
| DC로 전송하기 전의 적합성 범위 | 조절 가능 | ||||
| 역률 | > 99% | ||||
| 주파수 범위 (선택 가능) / 동기화 범위 | 50 – 60 Hz / 범위 47 – 53 Hz / 57 – 63 Hz | ||||
| AC 출력 사양 | |||||
| 공칭 전압 (AC*) | 220/230/240 V | ||||
| 주파수 / 주파수 정확도 | 50 - 60 Hz / 0.03 % | ||||
| 총 고조파 왜곡 (저항 부하) | < 1.5 % | ||||
| 부하 영향 복구 시간 | 0.4 ms | ||||
| 켜짐 지연 | 설치된 모듈 수에 따라 20 s ~ 40 s | ||||
| 공칭 전류. 역전류로부터 보호 | 6.6 A | 10.9 A | |||
| 공칭 전력에서의 크레스트 팩터 | 2.8 : 1 | 3 : 1 | |||
| 단락 회로 관리 및 보호 기능 포함 | |||||
| 단락 회로 제거 용량 |
10 x In for 20 msec - AC 입력 포트에 전원이 공급되는 동안 사용 가능 크기 제어 및 관리 기능 포함 |
||||
| 제거 후 단락 회로 전류 용량 | 15초 동안 2.1 In, 15초 후 1.5 In | ||||
| 전송 성능 | |||||
| 최대. 전압 중단 / 총 과도 전압 지속 시간 (최대) | 0 s / 0 s | ||||
| 신호 및 감독 | |||||
| 디스플레이 | 개요 LED | ||||
| 알람 출력 / 감독 | 랙의 드라이 접점 / 표준 USB 포트 및 T2S의 MODBUS, 옵션: Candis 디스플레이 / Candis TCP-IP | ||||
| 원격 켜기 / 끄기 | T2S를 통해 랙의 후면 단자에서 | ||||
