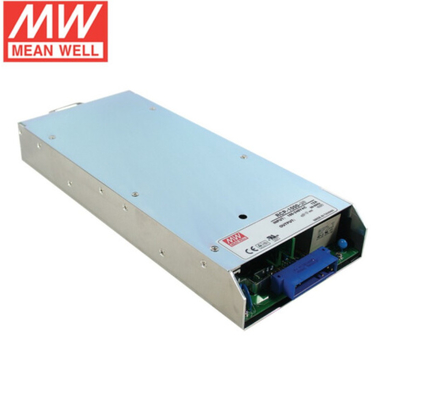

RCP 시리즈 19 인치 전원 공급기 1000W-1800W RCP-1000-12 RC0-1000-24 전원 시스템을 잘 의미하세요
특징 :
와트수 :
1000W~18000W
모형을 만드세요 :
전력량 :RCP-1000 /RCP-1600/RCP-2000
충전기 :RCB-1600

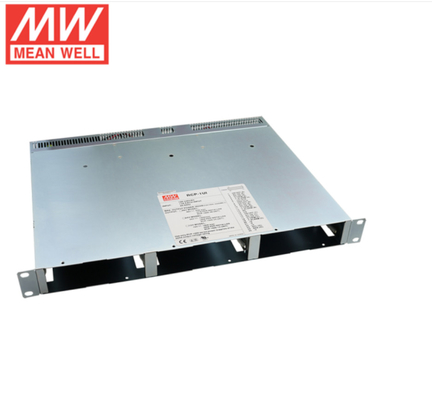

괴롭히세요 :RCP-1U /RHP-1U /RKP-1U
제어기 & 모니터 : RCP-MU /RKP-CMU1
애플리케이션
기술적 시트 :
| 모델 | RCP-1000-12 | RCP-1000-24 | RCP-1000-48 | |
|
출력 |
직류 전압 | 12V | 24V | 48V |
| 정격 전류 | 60A | 40A | 21A | |
| 전류 범위 | 0 ~ 60A | 0 ~ 40A | 0 ~ 21A | |
| 정격 전력 | 720W | 960W | 1008W | |
| 잔물결과 소음 (최대.) Note.2 | 150mVp Ｐ | 200mVp Ｐ | 300mVp Ｐ | |
| 전압 ADJ. 범위(svr) | 11.6 ~ 12.4V | 23.2 ~ 24.8V | 46.3 ~ 49.7V | |
| 전압 허용 오차 Note.3 | ±1.0% | ±1.0% | ±1.0% | |
| 선로 전압 변동률 | ±0.5% | ±0.5% | ±0.5% | |
| 부하 변동분 | ±0.5% | ±0.5% | ±0.5% | |
| 상승 시간, 셋업합니다 | 전부하에 있는 1000 부인 콤마 60 ms/230VAC | |||
| 홀드 업 타임즈 지 (Typ.) | 전부하에 있는 16 ms/230VAC | |||
|
입력 |
전압 범위 Note.4 | 90 ~ 264VAC 127 ~ 370VDC | ||
| 주파수 범위 | 47 ~ 63Hz | |||
| 효율 (Typ.) | 81% | 87% | 89% | |
| AC 전류 (Typ.) | 8.5A/115VAC 4.5A/230VAC | 10.5A/115VAC 5.5A/230VAC | 11A/115VAC 5.5A/230VAC | |
| 유입 전류 (Typ.) | 저온 시동 50A | |||
| 누설 전류 | <1> | |||
|
보호 |
과부담 | 105 ~ 125% 정격 출력 | ||
| 보호 유형 : 정전류 제한이 장애 상태가 제거되는 후에 자동적으로 복구됩니다 | ||||
| 오버 전압 | 13.2 ~ 16.2V | 26.4 ~ 32.4V | 52.8 ~ 64.8V | |
| 보호 유형 : 정지 o/p 전압이 복구되기 위해 계속 재동력 공급합니다 | ||||
| 과온 | 정지 o/p 전압이 온도가 떨어지는 후에 자동적으로 복구됩니다 | |||
|
기능 |
보조 전원 | 0.3A에 있는 5V | ||
| 멀리 있는 온 오프 제어 | 지나서 전기적 신호 또는 건조 접촉 ON :짧은 꺼짐 상태 :열기 | |||
| 멀리 있는 의미 | 최고 0.5V를 배선하여 로드에 전압 강하를 충족시키세요 | |||
| 프로그램 가능한 출력 전압 | 출력 전압의 조정은 90 ~ 110%의 명목상의 출력 전압에 무방합니다. 기능 설명서를 언급하세요. | |||
| DC 좋은 신호 | 고립된 TTL 신호 출력은 미안하지만, 설치 지침서를 언급합니다 | |||
| AC 좋은 신호 | 고립된 TTL 신호 출력은 미안하지만, 설치 지침서를 언급합니다 | |||
| 임시 경고 위에서 | 과온 경보를 위한 로직 하이는 미안하지만, 설치 지침서, 분리된 신호를 언급합니다 | |||
|
환경 |
일하는 임시. | -20 ~ +60C는 (경감 곡선을 언급합니다) | ||
| 일하는 습도 | 20 ~ 90% RH 불응축 | |||
| 저장 고층기상관측통보식, 습도 | -40 ~ +85C, 10 ~ 95% RH 불응축 | |||
| 임시. 계수 | ±0.02%/C (0 ~ 50C) | |||
| 진동 | 10 ~ 500Hz, 2G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 | |||
|
안전성과 EMC (기록 5) |
안전 기준 | UL62368-1, CSA C22.2 번호 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004는 찬성했습니다 | ||
| 내전압 | I/P-O/P :3KVAC I/P-FG :2KVAC O/P-FG :0.7KVDC | |||
| 격리 저항 | I/P-O/P, I/P-FG, O/P-FG :100M 오옴 / 500VDC / 25C/ 70% RH | |||
|
EMC 발행 |
매개 변수 | 표준 | 시험 레벨 / 기록 | |
| 전도됩니다 | BS EN/EN55032 (CISPR32) | 클래스 B | ||
| 방사됩니다 | BS EN/EN55032 (CISPR32) | 클래스 B | ||
| 고조파 전류 | BS EN/EN61000-3-2 | ----- | ||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | ||
|
EMC 면역 |
BS EN/EN55024, BS EN/EN61000-6-2 | |||
| 매개 변수 | 표준 | 시험 레벨 / 기록 | ||
| ESD | BS EN/EN61000-4-2 | 레벨 3, 8KV 공기 ; 레벨 2, 4KV 접촉 | ||
| 방사됩니다 | BS EN/EN61000-4-3 | 레벨 3 | ||
| EFT / 폭발 | BS EN/EN61000-4-4 | 레벨 3 | ||
| 상승 | BS EN/EN61000-4-5 | 수준 4, 4KV/Line-Earth ; 레벌 3 반이라고요?, 2KV/Line-Line | ||
| 전도됩니다 | BS EN/EN61000-4-6 | 레벨 3 | ||
| 자기장 | BS EN/EN61000-4-8 | 수준 4 | ||
| 전압 저하와 중단 | BS EN/EN61000-4-11 |
>95%는 0.5 기간을 담급니다, 30%가 25 기간을 담급니다, >95% 중단 250 기간 |
||
|
다른 사람 |
MTBF | 840.8K 하스 분. 텔코디아 SR-332 (벨코어) ; 107.4K 하스 분. MIL-HDBK-217F (25C) | ||
| 차원 | 295*127*41mm (L*W*H) | |||
| 포장 | 1.93Kg ; 6 pcs/12.6Kg/1.04CUFT | |||
| 기록 |
1. 특별히 언급된 모든 매개 변수 NOT은 230VAC 입력, 정격 부하와 25C의 대기 온도에서 측정됩니다. 2. 잔물결 & 소음은 0.1uf와 47uf 병렬 케페시터로 종결된 12 " 휘어진 쌍선을 이용하여 20MHz의 대역폭에서 측정됩니다. 3. 허용한도 : 설치 허용한도, 선로 전압 변동률과 부하 변동분을 포함합니다. 4. 부담 경감은 저입력 전압 하에 필요할 수 있습니다. 보다 상세한 설명을 위해 경감 곡선을 확인하세요. 5. 전원 공급기는 마지막 장비 안으로 설치될 부품으로 간주됩니다. 모든 EMC 검사는 있고 계속 유닛을 탑재함으로써 실행됩니다 두께의 1 밀리미터와 720mm*360mm 금속판. 마지막 장비는 리-콘피르메드 그것이 여전히 EMC 지시를 만납니다. 유도를 위해 어떻게에게 성분 전원 공급기의 이러한 EMC 실험 미안하지만, 조회하는 "EMI 실험을 수행하세요."(http://www.meanwell.com에 이용 가능한 것으로) 6. 팬없이 모델들과 3.5C/1000m과 2000m(6500ft) 보다 더 높게 높이를 운영하기 위한 팬 모델들과 5C/1000m의 에워싼 고온 감소 정격. ※ 생산물책임제도 거부자 :자세한 정보를 원하면 미안하지만, https://www.meanwell.com/serviceDisclaimer.aspx를 언급하세요 |
|||
