19가지 인치의 선반 전력 공급 시스템을 위한 CMU2 시리즈를 모니터링하는 평균 우물 제어기
시스템 전원 위의 통합

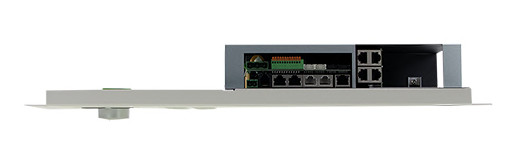

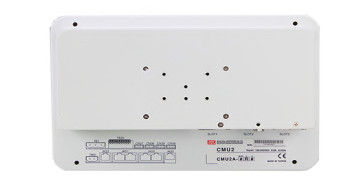

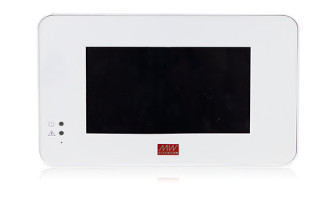

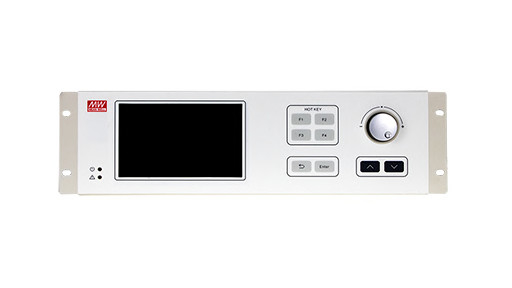

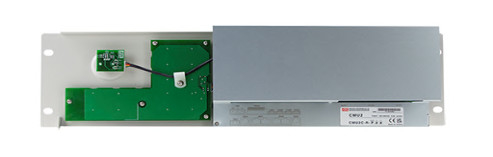

3U 19 인치 랙 마운트와 독립형 구성에서 모델들 2명
7 " 터치 패널과 쉬운 현장 작동을 위한 버튼
현장이거나 멀리 있는 모니터를 위한 이더넷 포트와 시스템에 대한 제어
셀렉테이블 피머뷔스, 캔뷔스, 알에스 485 방식과 RS-232 통신 프로토콜
웹 기반 모니터 / UI 제어는 다양한 응용 프로그램에 대비했습니다
기술 :
CMU2는 전원 시스템 위에서 감시와 제어용의 엑스텍처 과제 할 수있는 완전히 디지털화 된 스마트 제어기입니다, CMU2가 인터라이티브 운영을 달성하기 위해 7 인치 LCD 터치 패널을 구현합니다. 그리고 빠르고 더 현명한 경영을 위한 페이지를 모니터링하는 아주 새로운 웹을 개발했습니다 .
매개 변수 :
| 모델 (Note.8) | CMU2 | CMU2 | -R | ||
|
출력 |
LCD 디스플레이 | DC 출력 전압과 경향과 각각 PSU의 상태를 드러내세요 | |||
| LED 표시기 | 그린 : on/ 정상적 빨강을 강화하세요 : 비정상인 Fault/ | ||||
| 중계 접촉점 | Note.4 | 4개의 유저 프로그래머블 채널, 30V/1A | |||
| 아날로그 출력 | Note.4 | 5개의 유저 프로그래머블 채널, 0-10V | |||
| 디지털 출력 | Note.4 | 5개의 유저 프로그래머블 채널, 개방 컬렉터 신호 | |||
|
입력 |
전압 범위 | 85 ~ 264VAC ; 120-370VDC | |||
| 주파수 범위 | 47 ~ 63Hz | ||||
| 경향 | 0.6A / 115VAC 0.4A / 230VAC | ||||
| 아날로그 입력 | Note.4 | 5개 채널, 0-10V, 12 비트 분해능 | |||
| 디지털 입력 | Note.4 | 5개 채널, 개방 컬렉터 신호 | |||
|
기능 |
감시됩니다 | I/P와 O/P 전압, O/P 해류, 온도, 팬 rpm | |||
| COMM. 인터페이스 | Note.1 | 피머뷔스, 캔뷔스, 알에스 485 방식, RS-232 | |||
| SD 카드 슬롯 | SDHC 32GB 맥스. | ||||
| 펌웨어 업데이트 | 업데이트는 SD 카드 또는 ethernet 접근을 통해 행해질 수 있습니다 | ||||
| UI 언어 | 영어, 전통적 / 단순화된 중국 | ||||
| 로그 | 레코드 데이터와 이벤트 | ||||
| 버저 | 침묵한 알람 | 침묵한 버튼 클릭과 알람 | |||
|
통신 프로토콜 |
PMBUS | Note.4 | 피머뷔스 v1.1 | ||
| CANBUS | Note.4 | 캔뷔스 2.0B | |||
| 네트워크 | 10/100 베이스 네트워크인 지지 IEEE802.3 | ||||
| 확장 카드 | Note.1 | 확장 카드 | |||
| 이더넷은 지원했습니다 | 프로토콜 | TCP / IP, NTP, SMTP, 모드 버스 TCP | |||
| 웹 서버 | 시스템, 매개 변수, 로깅되는 데이터 또는 다운로드의 디스플레이 상태 | ||||
|
확장 카드 |
PMBUS | Note.7 | 2곳 피머뷔스 공항, 피머뷔스 V1.1 | ||
| CANBUS | Note.7 | 2곳 캔뷔스 공항, 캔뷔스 2.0B | |||
| USB/RS-232/RS-485 | 2 USB 포트, RS-232 포트, 알에스 485 방식 공항 | ||||
|
디스플레이 |
엘시디 판넬 |
Note.2 |
7 " TFT LCD, 결의안 800x480, 정전용량식 터치 패널 | ||
| 설정에 대한 세부는 사용자 매뉴얼을 언급하세요 | |||||
|
환경 |
일하는 임시. | Note.2 | -25 ~ +60C | ||
| 저장 임시. | -40 ~ +60C | ||||
| 진동 | 10 ~ 500Hz, 2G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 | ||||
|
안전성과 EMC (기록 4) |
안전 기준 | IEC62368-1, BS EN/EN62368-1은 찬성했습니다 | |||
| 내전압 Note.3 | I/P-O/P :3KVAC I/P-FG :2KVAC O/P-FG :0.7KVDC | ||||
| 격리 저항 Note.3 | O/P-FG :100M 오옴 / 500VDC / 25C/ 70% RH | ||||
| EMC 발행 | BS EN/EN55032 (CISPR32) 전도성에 대한 순응성은 비를 분류합니다, 확산이 A를 분류합니다 ; BS EN/EN61000-3-2,-3 | ||||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN / EN61000-6-1 (BS EN / EN50082-2), 경공업 수준, 표준 A에 대한 순응성 | ||||
|
다른 사람 |
MTBF | 680K 하스 분. 텔코디아 TR/SR-332 (벨코어) ; 75.9K 하스 분. MIL-HDBK-217F (25C) | |||
| 차원 | 245*70*164.2mm (L*W*H) | 483.6*66.3*132mm (L*W*H) | |||
| 포장 | 1.68Kg ; 8 pcs/14.4Kg/2.14CUFT | 2.16Kg ; 6 pcs/14Kg/2.91CUFT | |||
| 기록 |
1. 신청하면 의존하세요. 2. LCD는 -20C 이하를 동결할 수 있습니다. 3. CN36,CN37은 O/P로 간주됩니다. 4. 신호 코넥터의 제반 기능 : DIN/DOUT,AIN/AOUT,Relay,RS-232,RS-485,PMBus,CANBus 있고 애플리케이션을 지나서 정의합니다. 세부 사항을 위해 설치 지침서를 확인하세요.
8.단지 순서 모델 CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C##와 이용 가능한 선택적 CMU2A-#R#. ※ 생산물책임제도 거부자 :자세한 정보를 원하면 미안하지만, https://www.meanwell.com/serviceDisclaimer.aspx를 언급하세요 |
||||
