엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901

1개 세트
MOQ
1800 USD / 3500 USD
가격
엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
브랜드: 엘텍
제품 이름: 241120.901 / 241120.911 / 241120.915
AC 입력 전압: 300VAC
직류 입력 전압: 300 프디시
DC 출력 전압: 12 - -48 VDC
DC 출력 전류: ADC 40
DC 출력 최대 전력: 1 kw
배터리 부하 분포: 2
DC 부하 분포: 4
차단기 등급: 15A
패키지: 캔버스
강조하다:

플랫팩 전원 시스템 241120.911

,

엘텍은 12V 24V 48V를 마이크로팩

,

엘텍 마이크로팩 241120.911

기본 정보
원래 장소: CN
브랜드 이름: Eltek
인증: CE, UL
모델 번호: 241120.911
결제 및 배송 조건
포장 세부 사항: 통은 파케이크드
배달 시간: 8-10 주
지불 조건: L/C,T/T
공급 능력: 달 당 500개 세트
제품 설명

Eltek Micropack 소형 시스템 120W-1000W 12V 24V 48V 옵션, 소형 컨트롤러 포함 (241120.911 2 41120.920  241120.901)

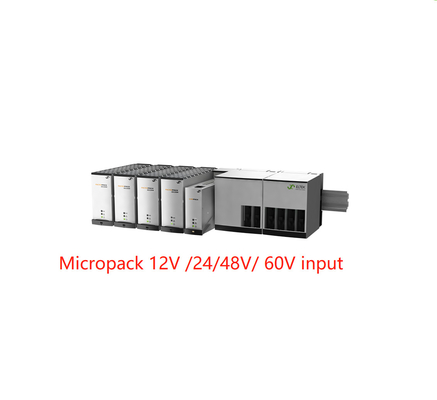

엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 0


Eltek Micropack 소형 시스템 120W-1000W 12V 24V 48V 옵션, 소형 컨트롤러 포함 (241120.911 241120.920 241120.901)



Micropack 시스템

Micropack 시스템은 대류 냉각 방식으로, 전력 소비가 적은 애플리케이션을 위해 설계되었지만, 모든 요구 사항에 맞게 시스템 기능 옵션을 제공합니다. 독립형으로 사용하거나, 유연한 기성품 구성 가능 시스템으로 사용할 수 있습니다.

Micropack 전원 시스템은 네트워크를 한 단계 더 확장합니다. 일반적으로 120W에서 1000W 사이의 부하 범위와 12, 24 및 48V 옵션으로, 다양한 애플리케이션에 적합합니다.


주요 특징

  • 소형 및 얕은 깊이 (149mm)
  • DIN 레일 장착 가능
  • 현장 구성 가능
  • 기성품 배송
  • 독립형 옵션 (알람 릴레이 포함)
  • 플러그인 차단기 또는 벌크 출력
  • 85 – 300V AC/DC 입력 허용
  • 12, 24-30, 48 Vdc 출력 버전
  • WEB 브라우저를 통한 원격 및 로컬 모니터링 및 제어를 위한 이더넷
  • 이더넷에서 TRAP, SET 및 GET을 지원하는 SNMP 프로토콜. TRAP 알람의 이메일 전송
  • 3개의 디지털 프로그래밍 가능 릴레이 출력, 3개의 프로그래밍 가능 다목적 입력


매개변수:



모델 배터리 분배. 벌크 공급 벌크 공급 LVD 부하 분배.
부품 번호 241120.915 241120.911 241120.912 / .914 241120.920
출력 데이터

시스템 전압 지원

보호되지 않은 벌크 출력 연결

보호된 부하 출력 연결 (음극에 플러그 가능한 단극 MCB)

부하 분배 연결 (241120.920)

보호되지 않은 배터리 출력 연결 (양극에 션트 및 LVBD)

보호된 배터리 출력 연결 (음극에 단극 MCB, 션트 및 LVBD)

정류기/컨버터의 출력 보호

-24 – -48 VDC ±12 – ±48 VDC +12 / +24 – +48 VDC -12 – -48 VDC

- 1 (최대 10 mm2) 1 (최대 10 mm2) -

- - - 4 x 2 - 15 A

(최대 4 mm2)

• • • •

- - 1 2 -

(최대 10 mm)

2 x 최대 30 A

(최대 10 mm2) - - -

차단 OR-ing FET 또는 퓨즈, 단락 방지 및 고온 보호

기타 사양

CAN (1 x RJ45)

CAN (1 x RJ45) 2 x LVD

2 x 퓨즈 고장

1 x 전류 션트 26 mm [1.0”]

110g [0.24 lbs]

CAN (1 x RJ45) 1 x LVD

2x 퓨즈 고장 1 x 접지 결함

66 mm [2.6”]

250 g [0.6 lbs]


-



73 mm [2.9”]

165 g [0.3 lbs]

제어 시스템 연결 단자


확장 너비


66 mm [2.6”]

무게 270 g [0.6 lbs]



모델 독립형 2-pos 4-pos DC/DC 1-pos
부품 번호 241120.900 241120.901 241120.902 241120.905
입력 데이터
최대 전압 300 VAC/DC 72 VDC
최대 전류 2 A 7 A 7 A 15 A
연결, 나사 단자 최대 2.5mm2 1 x L/N/PE 1 x DC+/DC-/PE
보호 Micropack 전원 모듈의 개별 퓨즈
코딩 (출력 전압 혼합 방지) 예, 정류기만 Y에 맞고, DC/DC만 맞습니다.
출력 데이터
전압 12VDC, 24 VDC, 30 VDC & 48 VDC
최대 전류 10 A 20 A 40 A 12 A
연결, 나사 단자 최대 2.5mm2 2 x VOUT+ / VOUT– - - 2 x VOUT+ / VOUT–
241120.91x 베이스 연결 - • • -
정류기의 출력 보호 차단 OR-ing FET 또는 퓨즈, 단락 방지 및 고온 보호
기타 사양
모듈 알람 릴레이 출력, 최대 1mm2 • - - •
CAN 연결

- / •(3 핀)1) • (2선) • (2선) - / •(3 핀)1)

) )

너비 44 mm [1.7”] 142 mm [5.6”] 231 mm [6.1”] 44 mm [1.7”]
무게 70 g [0.2 lbs] 160g [0.4 lbs] 250 g [0.6 lbs] 78 g [0.2 lbs]

모델 DIN 레일 해양 필터
부품 번호 241120.930
기타 사양
주 전원 정격 / 연결 85 - 300 VAC/DC, 0 - 12.5 A / L- N (DC+/-) + PE : 2.5mm2 나사 단자
치수 / 무게 35 x 99 x 114.5 mm [1.4 x 4.1 x 4.7”] / 328 g [0.72 lbs]

모든 모델
기타 사양
커버 재질 플라스틱 V0 등급 및 알루미늄
온도 작동: -40 ~ +65°C (-40 ~ +149°F), 보관: -40 ~ +85°C (-40 ~ +185°F)
장착 35mm DIN 레일
치수 (H x D) 89 mm (2U)2) x 최대 150mm (DIN 레일 포함) mm [3.5 x 5.9 ”]
설계 표준
전기 안전 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014


EMC


EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019

FCC CFR47 part 15B section 109: 2010, ETSI EN 300 386 v2.1.1: 2016

주 전원 고조파 EN 61000-3-2:2019



환경


ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)

IEC 62040-5-3:2016 조항 4.2에 따른 정상 작동 조건. IEC 62040-5-3:2016 조항 4.3에 따른 기타 작동 조건은 알려야 합니다.

해양 규정 준수 (EMC 클래스 B) DNVGL-CG-0339:2015

1) CAN 커넥터는 HW rev ≥ 2에서 사용 가능

2) 공기 흐름을 보장하기 위해 위아래로 최소 1U를 허용

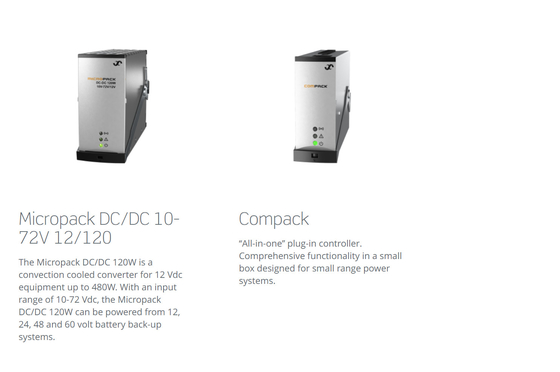

엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 1

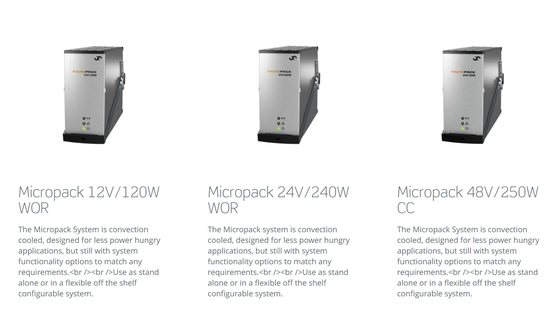

엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 2



관련 제품:



엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 3엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 4



엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 5엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 6

엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 7엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 8

엘텍 마이크로팩 시스템 120W1000W 12V 24V 48V 옵션 콤팩트 컨트롤러 P/N: 241120.911 P/N: 241120.920 P/N: 241120.901 9

솔루션

중국에 기반을 두거나 글로벌 입지를 가진 통신 회사에 대한 전체적인 솔루션을 제공합니다. 당사의 서비스에는 현장 조사, 고객의 요구에 맞게 맞춤화된 전문 계획 수립, 기술 지원 및 유지 관리 서비스가 포함됩니다. 숙련된 팀과 신뢰할 수 있는 파트너의 전 세계 네트워크를 통해 시장에 독특하고 효율적인 접근 방식을 제공합니다.


FAQ :

  1. Q: 어떤 특정 품질 테스트가 수행됩니까?
    A: 모든 제품은 출하 전에 48시간 시뮬레이션 사용 테스트, 100% 부하/전체 부하 사이클 테스트 및 전류 공유 효율 분석을 거칩니다.
  2. Q: 최소 주문 수량 제한이 있습니까?
    A: 아니요—1개 단위부터 주문을 지원합니다. 가격 및 배송 일정은 다를 수 있습니다 (예: 대량 주문은 더 나은 요금을 적용받습니다).
  3. Q: 회사 배경 세부 정보를 제공할 수 있습니까?
    A: 예! 10년의 업계 경험, 50,000+ sq.ft 시설 및 ISO 인증을 포함하는 회사 프로필 문서를 보내드리겠습니다.
  4. Q: 회사의 주요 강점은 무엇입니까?
    A: - 99.8% 재고 가용성
    • 반복 주문에 대한 100% 공급 연속성
    • 연간 150개 이상의 맞춤형 솔루션 제공
  5. Q: 샘플 비용은 얼마이며, 누가 배송비를 지불합니까?
    A: 샘플은 대량 요금으로 가격이 책정되며 (예: 단위당 $X), 고객이 운송 비용을 부담합니다 (예: DHL 선불).
