엘텍 플래트팩 S 24V 36V 48V DC 전력 솔루션 (CTOS0301.XXX)
엘텍 플래트팩 S 24V 36V 48V DC 전력 솔루션 (CTOS0301.XXX)

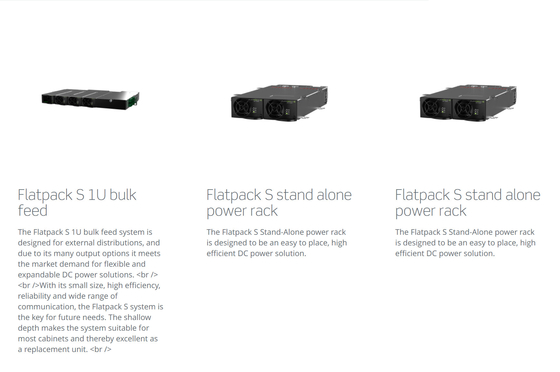

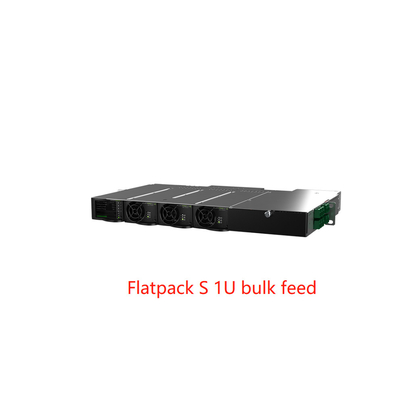

플래트팩 S 1U 대량 공급 시스템은 외부 유통을 위해 설계되었으며 많은 출력 옵션으로 인해 유연하고 확장 가능한 DC 전력 솔루션에 대한 시장 수요를 충족시킵니다.
작은 크기, 높은 효율성, 신뢰성 및 광범위한 통신으로 Flatpack S 시스템은 미래의 필요에 대한 열쇠입니다.수심이 낮기 때문에 시스템은 대부분의 캐비닛에 적합하고 따라서 대체 장치로 우수합니다..
응용 프로그램
전기 통신
• 모바일
• 무선
• 고정선
산업
• 해외
• 해양
• 공정 산업
파라미터:
|
|
|||||||||
| 모델 | 제어기 및 48V 수정기 | 제어기 및 36V 수정기 | 제어기 및 24V 수정기 | ||||||
|
|
|
||||||||
| 부문 번호 | CTOS0301.xxx | CTOS0301.xxx | CTOS0301.xxx | ||||||
| 입력 데이터 | |||||||||
| 최대 전압 | 305 VAC 1) | ||||||||
| 최대 전류 | 9.9 A/모듈 | 5.9 A/모듈 | 5.9 A/모듈 | ||||||
| 메인 구성 | 230 VAC, 3 x 1단계 또는 3단계 (∆) 230/400 VAC, 3단계 (Y) | ||||||||
| 메인 연결 | 4mm2 터미널 블록, 후방 연결 | ||||||||
| 빈도 | 45~66 Hz | ||||||||
| 출력 데이터 | |||||||||
| 전압 | 48 VDC | 36 VDC | 24 VDC | ||||||
| 최대 전류 | 125A | 125A | 125A | ||||||
| 배터리(브레이커 위치가 없습니다) | |||||||||
| LVBD (80AMP 잠금) | 선택 사항 | ||||||||
| 셔트 | 양쪽 다리 또는 음쪽 다리 | ||||||||
| 연결 (뒤) | M6 케이블 스러그 | ||||||||
| 부하(브레이커 위치가 없습니다) | |||||||||
| 연결 (뒤) | M6 케이블 스러그 | ||||||||
| 통제 및 감시 | |||||||||
| 스마트팩 S | 6x 입력/출력 연결 및 이더넷. Smartpack S 데이터 시트를 참조 | ||||||||
| 기계적 데이터 | |||||||||
| 크기 (W x H x D) |
19"/1U/250mm 추천된 최소 캐비닛 깊이, 300 mm |
||||||||
| 직선제기를 제외한 컨트롤러를 포함한 무게 | 4.7kg [10.4파운드] | ||||||||
| 설계 표준 | |||||||||
| 전기 안전 | UL 60950-1, EN 60950-1 | ||||||||
| EMC |
ETSI EN 300 386 V1.4.1 EN 61000-6-1 (면역, 가벼운 산업) EN 61000-6-2 (면역, 산업) EN 61000-6-3 (배출, 가벼운 산업) EN 61000-6-4 (배출, 산업) |
||||||||
| 환경 |
ETSI EN 300 019-2-1 클래스 12 ETSI EN 300 019-2-2 클래스 23 ETSI EN 300 019-2-3 클래스 32 IEC 62040-5-3:2016 제4항에 따른 정상적인 작동 조건2. IEC 62040-5-3:2016 제4항에 따른 다른 운용 조건3, 고무해야 합니다 |
||||||||
|
1) 더 자세한 내용은 Flatpack S 직렬기 데이터 시트를 참조하십시오. |
|||||||||
