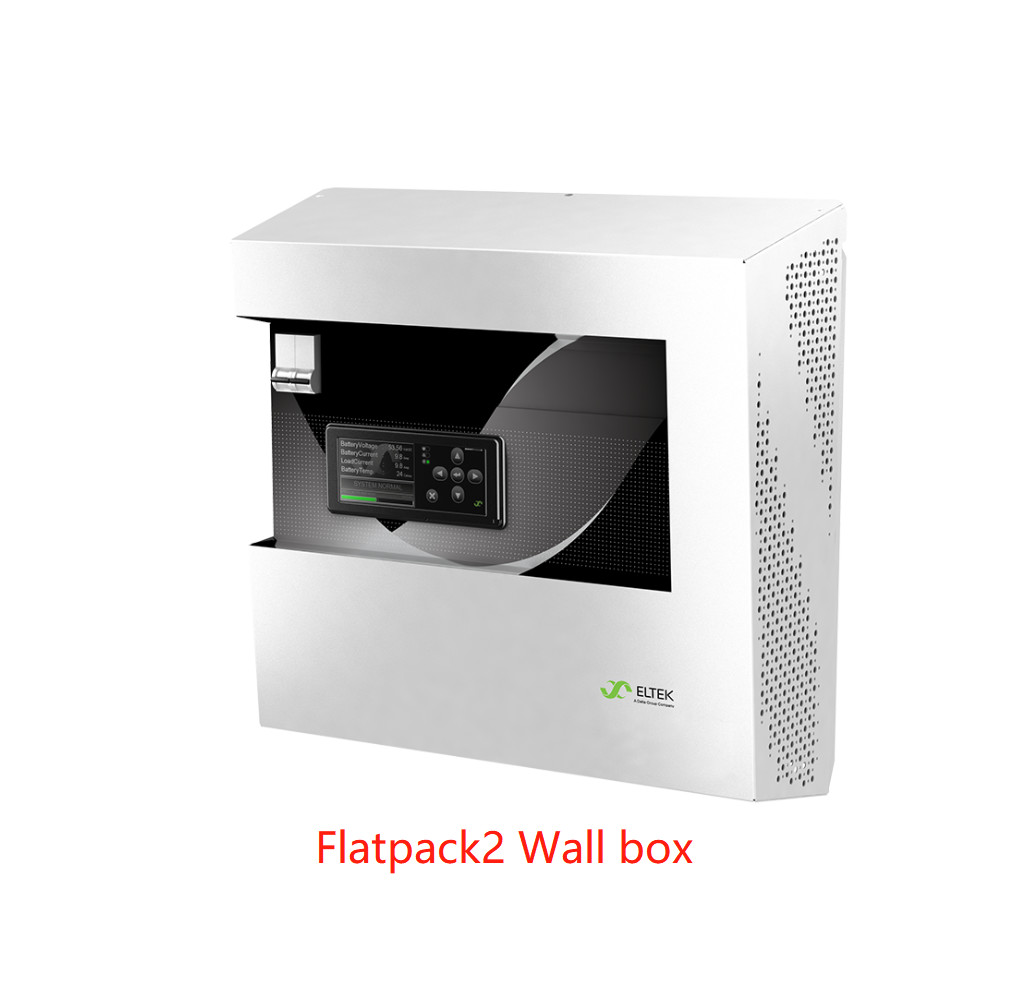

엘텍 Flatpack2 벽 상자 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC와 125 VDC 시스템

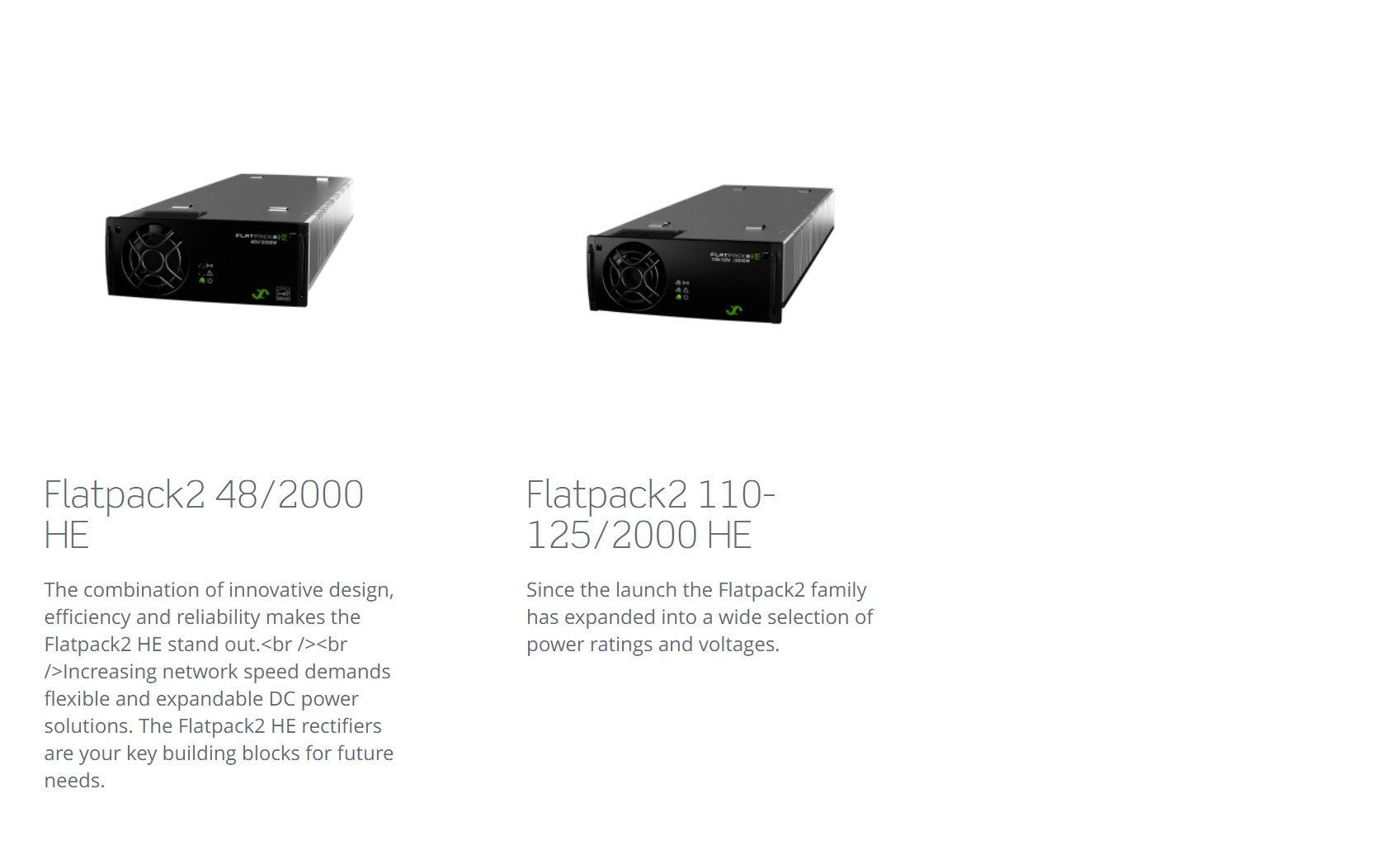

선택된 정류기에 따라서, 시스템 dc 출력은 다음 중 하나일 수 있습니다 : 한 24V/40-168 A,48V/15-83, 110V/10-34A.
강력한 벽이 DC 전력 공급 장치가 패키징한다는 것을 개시한 설치가 만든 그것의 콤팩트 디자인과 단순물.정류기의 넓은 dc 출력 범위는 리드 산을 포함하는, 거치용 축전지의 모든 유형 또는 니켈 카드뮴 유형으로 그것을 병렬 동작에 적합하게 합니다.
매개 변수 :
| 기술적 요구 | ||||||
| 모델 | 부피 사료 24-60V | 부피 사료 110V | 2 - 막대기 dist. 24 - 110V | 1 - 막대기 dist. -48V | ||
| 부품번호 | CTO30210.000 | CTO30210.100 | CTO30210.xxxx | CTO30210.xxxx | ||
| 입력 데이터 | ||||||
| 전압 (범위) | 85 - 300 Ｖ AC | |||||
| 한 개의 AC 공급 | 오우 | 오우 | 오우 | 오우 | ||
| 한 개의 AC은 SPD (OVP 등급 2)를 공급합니다 | - | - | 오우 | 오우 | ||
| 듀얼 AC 공급 (개별적 pr 정류기) | - | - | 오우 | 오우 | ||
| 추천된 입력 브레이커 | 방식에서 1개 FP2 정류기 또는 방식에서 2개 FP2 정류기를 위한 개별적 공급 25A와 2개 FP2 정류기를 위한 16A | |||||
| 보호 | 정류기 모듈에서 개별적 퓨즈 | |||||
| 연결 |
직접적으로 최고 25까지 밀리미터 2인 입력 MCB에 PE 스크롤 단자, 최대 10 밀리미터 2와 직접적으로 샤시에 M5 케이블 러그 |
|||||
| 출력 데이터 | ||||||
| 전압 (채무 불이행) | 24-60 VDC | 110-125 Ｖ DC | 24-110 Ｖ DC | - 48 VDC | ||
| 지원받은 휴대폰의 수인 니켈-카드뮬 전지 | 18-40 | 85-104 | 18-88 | 38 - 40 | ||
| 지원받은 휴대폰의 수인 Pb | 12-30 | 54-60 | 54 | 24 | ||
| 명목상 입력에 (최대)를 강화하세요 | 4000 Ｗ | |||||
| 명목상 입력에 있는 경향 (최대) | 이전 페이지 또는 적용 가능한 Flatpack2 정류기 데이터 시트를 보세요 | |||||
| 보호를 받지 않은 크기 출력 | 오우 | 오우 | - | - | ||
| 보호된 배터리 출력 | - | - | 2 Ｘ 2 막대기 (16 - 63 A) | 3 Ｘ 1 막대기 (16 - 63A) | ||
| 보호된 부하 출력단 | - | - | 3(42)) Ｘ 2는 (6 - 63A)를 막대기로 받칩니다 | 112)) Ｘ 2 막대기 (6 - 63A) | ||
| 집적 배터리 단락과 분리 | - | - | - | 200A | ||
| 연결 |
단말기, 최대 35mm2 |
단말기, 최대 35mm2 |
직접적으로 입력 MCB에 25mm2에 상승하세요 | |||
| 정류기에서 출력 보호 | 블로킹 OR-잉 FET 또는 퓨즈가 증명 & 고온 보호를 누전시킵니다 | |||||
| 제어와 모니터링 | ||||||
| 모니터부 | 스마트팩 2 | |||||
| 구내 조작 | 디스플레이와 키, 웹파워를 사용하는 표준 브라우저 를 경유하는 웹 인터페이스 | |||||
| 원격 운용 | 웹파워 (웹 인터페이스, SNMP 프로토콜과 이메일) | |||||
| 경보 계전기 (연결 : 클램프≤ 1.5 mm2) | 6 Ｘ 잠재력 무료 절체 접점 (부정, NC, Ｃ) [맥스 75V/ 2A/ 60W] | |||||
| 입력 | 쉽게 잘 믿은 (디지털, 아날로그) 6 Ｘ와 3 온도 | |||||
| 전류 측정기 | 정류기 경향과 배터리 단락이 사용되면 ; 배터리 전류와 로드 쿠르르 | |||||
| 알람 | 최저 & 고출력 전압 알람 (마이너와 메이져 레벨)이 장애 경고, 과열 경보, 주요 부분 정전 알람, 배터리 잔여량 capacity/ 저 품질 알람, Battery/ 부하 브레이커 Ｔ 찢겨진 알람을 어스시킵니다고 더 훨씬 더 | |||||
| 다른 규격 | ||||||
| 차단 |
3.0 코프액 - 출력하기 위한 입력 1.5 코프액 - 지구에 대한 입력 0.5 코프디시 - 지구에 대한 출력 3) |
|||||
| 작동 온도 |
+45' Ｃ (+113' Ｆ에 대한 -40), 습도 5 - 95% RH 불응축에 대한 -40 출력 전원은 고온에 낮추고 적용 가능한 정류기를 위한 데이터 시트를 봅니다 |
|||||
| 보호 클래스 | 추가 증거금 PN으로, IP21, (IP22 : 298484) | |||||
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 | |||||
| Dimensions[WxHxD] / 중량 | 452 Ｘ 450 Ｘ 200 밀리미터 (17.8 Ｘ 17.7 Ｘ 7.9 ") / 13 킬로그램 (1 모듈) 15 킬로그램 (2 모듈) | |||||
| 설계 표준 | ||||||
| 전기 안전 | EN 60950-1-3 rd 판 | |||||
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 |
|||||
| 환경 | ETSI EN 300 019, ETSI EN 300 132 - 2 | |||||
|
2) 구성이 AC 주관에 따라서 입력합니다 3) 110V Flatpack2 정류기와 뒷 판넬을 위한 1.5kVAC |
||||||
