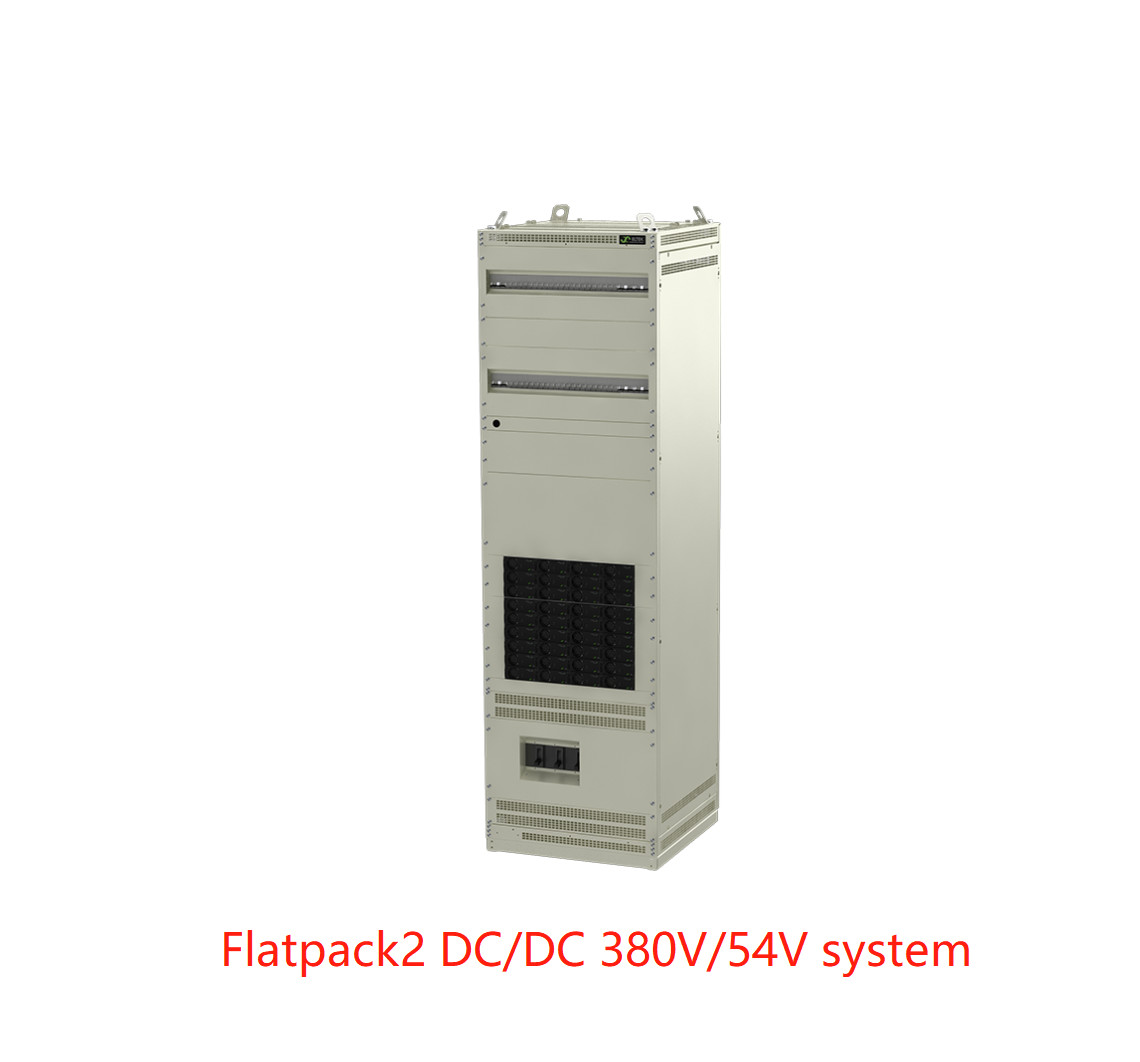

엘텍 380V 내지 54V 직류-직류 변환기 시스템 Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
54 Ｖ 직류-직류 변환기 시스템 Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)에 대한 엘텍 380 Ｖ
Flatpack2 DC / DC를 사용하면서 380V/48V 3000W 엘텍의 기능이 풍부한 Smartpack2 통제와 모니터부와 SHE 모듈은 사이트가 송신 전압으로서 380 프디시를 이용함에 의해 이익을 얻을 수 있게 합니다.
또한 데이터 센터에서 전통적 UPS에 대한 경쟁적 대안을 위해, 또는 텔레콤 부지 확장에서 중앙 발전소를 위해.
최첨단, 최고 고효율 변환기 모듈을 엘텍의 기능 부유한 Smartpack2 감시와 제어 유닛과 통합할 때, 고성능 Flatpack2 DC / DC 380V/54V 전원 시스템은 98.2 %의 측정 단위 효율로 규제된 54 프디시로 380 프디시 버스 전압 조정부를 변환합니다.
Ｌ 입력 보호
Ｌ 다기능성
Ｌ 확장성
모듈인 Ｌ - 당신의 로드로서의 구조는 성장합니다
Ｌ 최고 고효율 (SHE)
Ｌ Smartpack2 제어기
끼워 넣을 수 있는 Ｌ 가온
Ｌ 50-55 프디시 조정할 수 있는 출력
Ｌ 특허 받는 SHE 기술
애플리케이션
텔레콤
오우 텔레콤 교환국 확장
오우 고전력 사이트 업그레이드
데이터 센터
380 VDC (260-400 VDC)부터 50-55 VDC까지 오우 변환
오우 공동위치 시설
오우 UPS+VDC 공장 대체
매개 변수 :
| 모델 | 36 kW 시스템 | 72 kW 시스템 | 108 kW 시스템 |
| 부품번호 | CDT31242.xxx | CDT32442.xxx | CDT33642.xxx |
| 입력 데이터 | |||
| 전압 (동작 범위) | 260 - 400 VDC | ||
| 최대 전류 | 147.6 A | (2x 147.6 A) 당 295.2 | (3x 147.6 A) 당 442.8 |
| 보호 (모듈 레벨) | VIN이 사정 거리 밖에 있는 퓨즈, 중단 | ||
| 보호 (각료 레벨) | MCCB 당 1x 160 | MCCB 당 2x 160 | MCCB 당 3x 160 |
| 출력 데이터 | |||
| 전압 (채무 불이행) | 54.5 VDC | ||
| 전압 (조정범위) | 50 - 55 VDC | ||
| MAX 출력, 명목상 입력 | 36 kW | 72 kW | 108 kW |
| 최대 전류, @VOUT = 50 VDC | 720 A | 1440 A | 2160 A |
| 현재 공유 | 10부터 100 % 로드까지 최대 전류의 ±5 % | ||
| 스태틱 전압 규정 | 0 - 100 % 로드와 명목상 입력으로부터의 ±0.5 % | ||
| 구동 전압 변동 규정 | 10-90 % 또는 90-10 % 부하 변화, 조절 시간 동안 ±5.0 % < 50="" ms=""> | ||
| dc 출력 | 최고 2x 30까지 방식 ≤63 MCB 최고 2x 20까지 방식 ≤125 MCB | ||
| 보호 | 과전압 셧다운 ; 단락 회로 증명 ; 고온 ; 핫 플러그 인 침입 전류 제한 ; OR-잉 FET | ||
| 추가적 정보 | Flatpack2 DCDC 380V 48V 3000W SHE 데이터 시트를 보세요 | ||
| 제어와 모니터링 | |||
| 모니터부 | Smartpack2 | ||
| 구내 조작 | 디스플레이와 키, 표준 브라우저 를 경유하는 웹 인터페이스 | ||
| 원격 운용 | 웹 인터페이스 ; 모드 버스 ; SNMP 프로토콜과 이메일 | ||
|
알람 |
최저 & 고출력 전압 알람 (작고 메이져 레벨), 지구 장애 경고, 과열 경보, 주요 부분 정전 알람, 부하 브레이커는 경보 장치를 실수로 작동시켰습니다고 더 훨씬 더. | ||
| 추가적 정보 | Smartpack2 데이터 시트를 보세요 | ||
| 다른 규격 | |||
| 최대 효율 | 98.2 % | ||
|
차단 |
4.2 코프디시 - 입출력 2.2 코프디시 - 입력 어스 0.5 코프디시 - 출력 지구 |
||
| 작동 온도 | +45 'Ｃ (+113 'Ｆ에 대한 -4) 가능한 힘에 대한 -20이 40 이상 'Ｃ (104 'Ｆ)을 낮춥니다 | ||
| 저장 온도 | +85 'Ｃ (+185 'Ｆ에 대한 -40)에 대한 -40 | ||
| 습도 | 5 - 95 % RH, 불응축 | ||
| 차원 [WxHxD] | 600 Ｘ 2000 Ｘ 600 밀리미터 (23.62 Ｘ 78.74 Ｘ 23.62 ") | ||
| 설계 표준 | |||
| 전기 안전 | 국제전기기술위원회 / EN 60950-1 : 2013년 | ||
|
EMC |
국제전기기술위원회 / EN 61000-6-1:2007, 국제전기기술위원회 / EN 61000-6-2:2005, 국제전기기술위원회 / EN 61000-6-3:2007 + A1 :2011년, 국제전기기술위원회 / EN 61000-6-4:2007 + A1 :2011년, ETSI EN 300 386 v2.1.1 : 2016 |
||
|
환경 |
다음에 따라 시험됩니다 : ETSI EN 0 v2.2.1 : 2014년 (클래스 1.2) ; ETSI EN 0 v2.3.1 : 2013년 (클래스 2.3) ; ETSI EN 0 v2.1.1 ; 2011/65/EU (RoHS) & 2008/98/EC (WEEE) 조항 4.3에 따라서 IEC / EN 62040-5-3:2016 조항 4.2, 다른 운영 상태에 따라서 정상 운전 상태는 충고받아야 합니다. |
||
| 1) 옥외에 보여진 내각 견해. | |||
