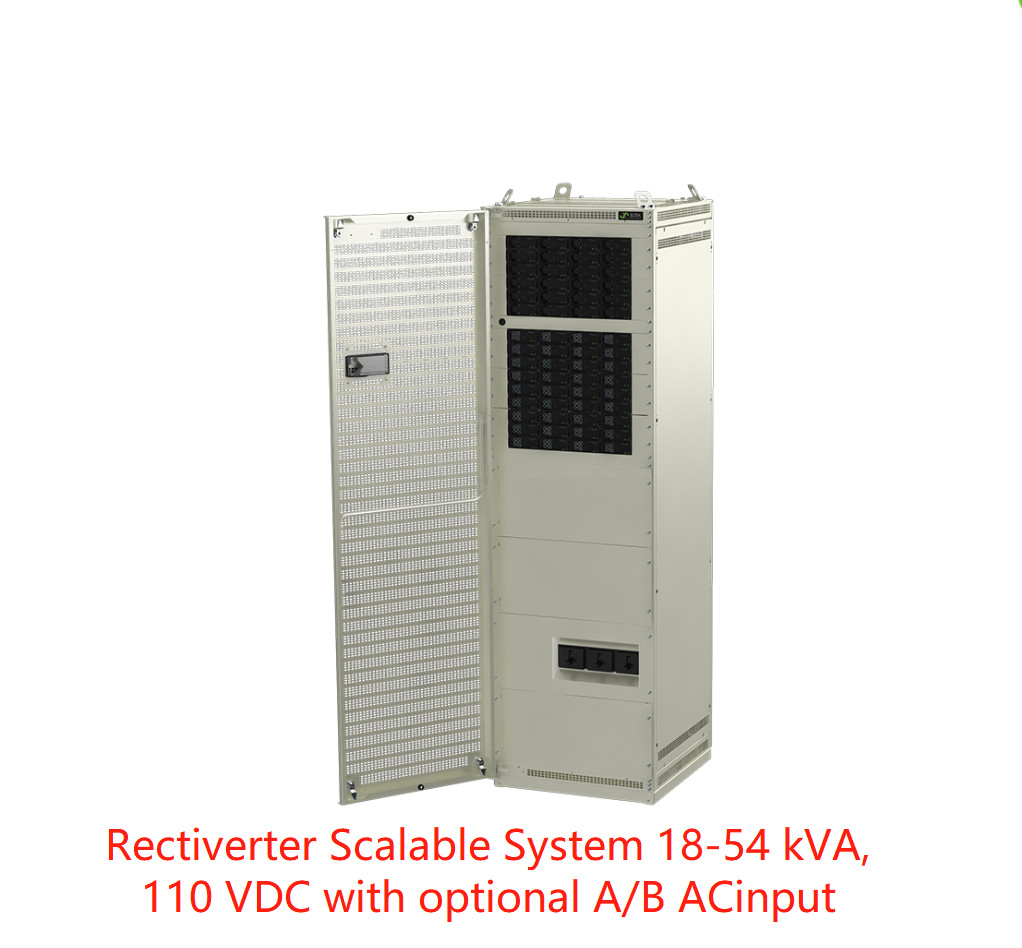

엘텍 르렉티브르테르 실내 확장 가능한 시스템 18-54 kVA, 110 VDC A+B 입력(CIEJ3643.4xxx )
엘텍 르렉티브르테르 실내 확장 가능한 시스템 18-54 kVA, 110 VDC A+B 입력(CIEJ3643.4xxx )
기준화할 수 있는 르렉티브르테르 실내 시스템은 400 VAC 3 단계 또는 230 VAC 1 위상 부하 동안,와 DC 부하와 배터리 충전에 대해 48 VDC 전력에게 보조 전력을 제공합니다.
기준화할 수 있는 르렉티브르테르 실내 시스템은 400 VAC 3 단계 또는 230 VAC 1 위상 부하 동안,와 배터리 충전과 선택적 DC 부하를 위해 110 VDC 전력에게 AC 보조 전력을 제공합니다
선택적 B-입력과 결합하여 (듀얼 AC 입력은) 전통적 ATS (자동 전송 스위치)에 대한 필요성을 제거합니다.A부터 비 입력까지 스위치가 AC 로드에 어떤 중단 없이 끊어짐이 없는 작동인 곳.
구성될 때 AC UPS로 사용하기 위해 듀얼 AC 입력과 함께, 그것은 분류합니다 - EN 62040-3에 따른 VFI SS 111

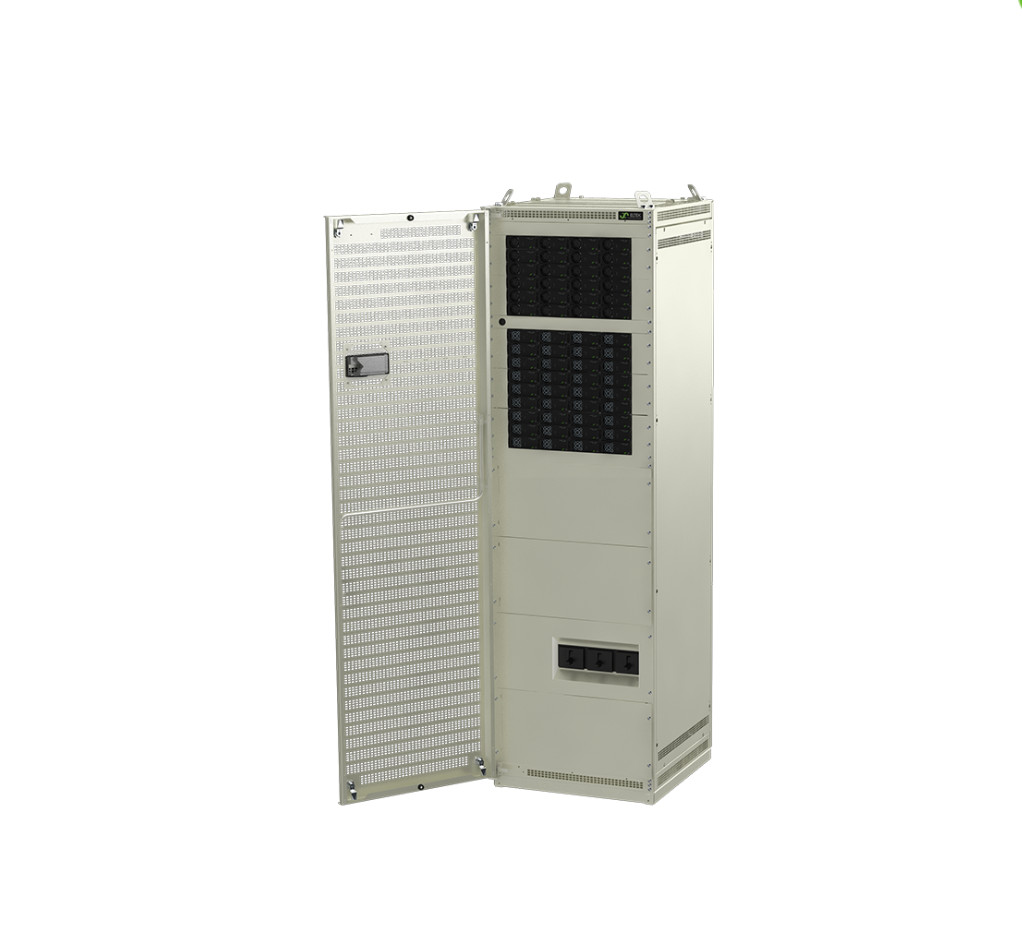

앞 견해 54 KVA + 48 KW A-INPUT
| 모델 | 72 KW |
| 부품번호 | CIEJ3643.xxxx |
| 입력 데이터 | |
| 전압 범위 AC (3 단계 Ｙ) | 320-475 Ｖ |
| 전압 범위 DC | 90-145 Ｖ |
| (단계마다) 최대 전류 AC | 92-138 A |
| 주파수 | 50 Hz / 60 Hz |
| 역율 | > 0.99 |
| 출력 데이터 | |
| 조정범위 AC (3 단계 Ｙ) | 346-415 Ｖ |
| 조정범위 DC | 97-145 Ｖ |
| 맥스 출력 전원 AC | 54,0 kVA / 43,2 kW |
| 맥스 출력 전원 DC | 43,2 kW |
| 용인될 수 있는 부하역률 | 0 Ind. 0 캡에. |
| 주파수 | 50 Hz / 60 Hz |
| 배터리 개폐기 (2개 막대기) | 2*630 A |
| 선택 | |
| B-인풋 (듀얼 AC 입력) | 48 kW |
| 매뉴얼 바이패스스위치 | 내부의 |
매개 변수 :
| 모델들 / 명령 정보 | 54 kVA + 48 kW A-입력 | 54 kVA + 48 kW B-입력 | |
| 제품군 | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| 교류 출력 자료 | |||
| 전압은 / (조정범위) 1을) (이행하지 않습니다) | 400 VAC 3 단계 (Y) / 346-415 VAC | ||
| 주파수 (채무 불이행 인버터 모드) | (적응할 수 있는) 50 Hz | ||
| 주파수 (세트 에이블 인버터 모드) | 50Hz, 60Hz 또는 지난 동조된 50/60Hz (적응할 수 있는) | ||
| 전력 최대 (연속적인 / 과부담 (<15s> | 43,2 kW (54 kVA) / 72 kVA | ||
| 현재 최고 / 단계 (연속적인 / 과부담 (<15s> | 78ARMS / 104,4ARMS | ||
| 경향 (최대) 빠른 여행 / 단계 (20ms) | 380A (명목상인 6 Ｘ) | ||
| (배터리로 전환하기 전에) (전압 저하)를 들고있으세요 | > 5 부인 앳 43,2 kW 로드 | ||
| THD | < 1=""> | ||
| 출력 특징 |
모듈 : Ｌ와 엔에 퓨즈가 끼워 넣을 수 있어서 뜨거워집니다 100 MCCB, L1-L3을 위한 교류 출력 개별적 스크롤 단자 70 mm2, 엔과 PE |
||
| dc 출력 자료 | |||
| 전압 (채무 불이행) / (조정범위) | 122,5 VDC / 97 - 145 VDC | ||
| (최대 @nominal 입력을) 강화하세요 | 43,2 kW 2) | ||
| 경향 (최대 @VOUT ≤ 48 VDC) | 400 A 2) | ||
| 최대 출력 파워, 업 타임을 잡습니다 | >10ms ; VOUT > 97 VDC | ||
| 출력 특징 |
전압 폐쇄 위에서, 증명을 누전시키세요 M10 볼트로의 배터리 입력 /output 접합부 |
||
| 입력 데이터 | |||
| AC 주관 입력 전압 (3 단계 Ｙ) | 320-475 VAC, | ||
| (명목상의 출력 전압에) AC 전류 / 단계 (모듈 타입에 따라서) | 92-138 팔 4) | ||
| 주파수는 (이행하지 않습니다 : 동기화 범위) | 47-53과 57-63 Hz | ||
| 주파수 (세트 에이블 : 동기화 범위) | 47-53 Hz, 57-63 Hz 또는 양쪽 (적응할 수 있는) | ||
| 역율 / THD | 50% 로드에 있는 > 0.99 또는 더 많은 / < 3=""> | ||
| 직류 전압 명사 상당어 / 확장된 범위 (어떤 과부담) 3) | 102 - 145 VDC / 90 - 145 VDC | ||
| DC 경향 (최대) | 450 과부담 (15s) 동안 / 648 A | ||
| 입력 특징 |
모듈 : Ｌ와 엔에 퓨즈가 끼워 넣을 수 있는, 바리스터를 뜨겁게 하고 끼워 넣을 수 있어서 뜨겁게 합니다 160 MCCB, L1-L3을 위한 AC 입력 개별적 스크롤 단자 70 mm2, 엔과 PE |
||
| 배터리 & 로드 브레이커 | |||
| 2 막대기 배터리 개폐기 | 2*MCCB 630 A | 1*MCCB 880 A | |
| 2 막대기 로드 브레이커 | - | 1*MCCB 630 A | |
| 선택 | |||
| B-입력 최대 전력 (2 kW 정류기인 FP2 HE로) | 48 kW | ||
| 매뉴얼 바이패스스위치 | 2*160 A | ||
| 다른 규격 | |||
| 효율 | >96% (주요 부분 방식 (AC / AC과 AC / DC))>94% (인버터 모드 (DC / AC)) | ||
| 보호 클래스 | IP 20 | ||
| 작동 온도 | +55' Ｃ (+131' Ｆ에 대한 -40), 습도 5 - 95% RH 불응축에 대한 -40 | ||
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 | ||
| Dimensions[WxDxH] / 중량 | 600 Ｘ 600x 2000 밀리미터 (23,7 Ｘ 23,7 Ｘ 78,8 ") / 300 킬로그램 (1100 파운드) | ||
| 설계 표준 | |||
| 전기 안전 | EN 62040-1 UPS 안전성인 EN 60950-1 | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 15 부 EN 61000-6-1 /-2/-4/-5 |
||
|
환경 |
ETSI EN 300 019 : 2-1 (클래스 1.2), 2-2 (클래스 2.3) 정상 운전 상태가 IEC / EN 62040-3:2011 조항 4.2에 따라서 있습니다 IEC 62040-3:2011 조항 4.3에 따라서 다른 운영 상태가 2011/65/EU (RoHS) & 2012/19/EU (WEEE)를 충고받아야 합니다 |
||
|
1) 공장에서 구성된 전압 범위를 출력하고 탑 샤시에서 개별적 키조정을 가지고 있으세요 3) 90 - 102 VDC : 감소된 성능 - 교류 출력 위의 어떤 파워 부스트와 상승된 전압 THD. |
2) AC 로드는 우선 사항을 가지고 있습니다. 최대 이용 가능한 dc 출력 전기와 전류는 즉각적 AC 부하와 AC 입력 전압에 의존합니다 ; 즉 최대 28, 8kW/260 한 가득 찬 교류 전력과 230VAC을 위한 명목상 입력에. 4) 직류전압이 97 Ｖ 아래에 당겨지면 입력전류는 이 수준 증가할 수 있습니다 |
||
* AC &DC와 실내 르렉티브르테르 내각은 한 상자에게 공급합니다
