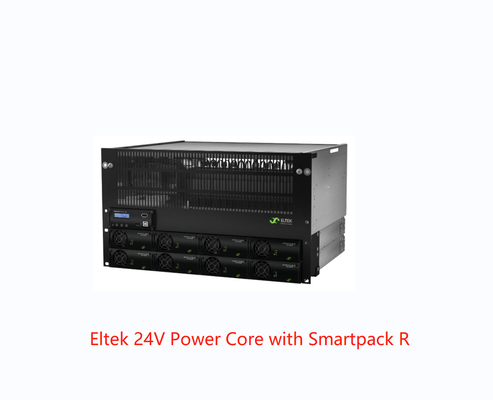

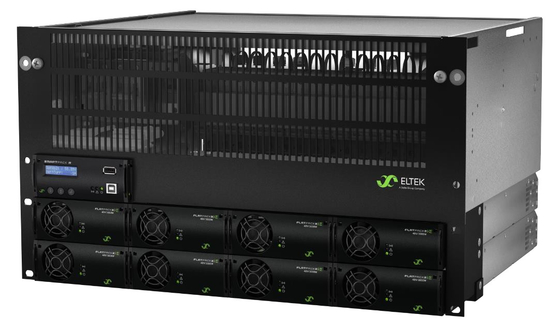

스마트팩 Ｒ 제어기와 Flatpack2 48/1800HE 모듈과의 엘텍 통합되 24V 전원 시스템 5U/8U 300A/600A
비용 효율적 디자인, 전력 밀도와 신뢰성의 조합은 Flatpack2에게 참으로 비할 바 없는 통신망 가용성을 주장하고 제공하는 제품군을 만들어줍니다. Ｔ
그 Flatpack2 정류기의 다기능성이 그것을 의미합니다
그것은 전세계에서 폭 넓게 다양한 48VDC와 24VDC 애플리케이션에서 사용될 수 있습니다
애플리케이션
텔레콤 - 휴대 / 무선
· 무선 베이스 stations/ 셀 사이트
· LTE / 4G / 와이맥스
· 안테나 시스템 분배됩니다
· 전자 레인지
· 광대역
텔레콤 - 고쳐집니다
· 전화 서버 / 스위치
· 광학 섬유 / 프트스
· 전자 레인지
· 케이블
· 광대역
키특성
Ｌ · 완벽한 시스템

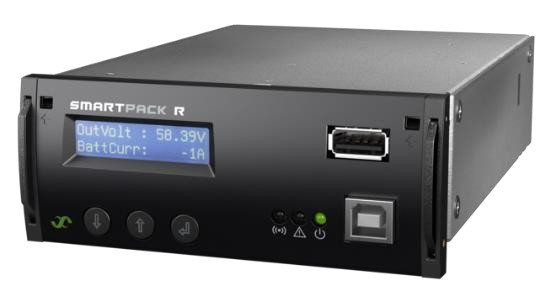

Ｌ · SMARTPACK Ｒ 제어기
Ｌ · 고급 컨트롤 앤드
Ｌ 모니터링 스루 이더넷 포트
Ｌ · USB 종류 A 호스트 FOR 플러그 접속식입니다
Ｌ 디바이시스사 (EG. 와이파이 ; 플래쉬 드라이브)
Ｌ · USB B형 행동 양식 FOR 제어
Ｌ · 슈퍼 고효율
Ｌ RECTIFIERS
Ｌ · 가온 PLUGGABLE MODULES
Ｌ · 6X 배터리 개폐기 POSITIONS
Ｌ · LVBD
Ｌ · 18X 하중 MCB 분포
Ｌ · LVLD (OPTIONAL)
Ｌ · 5U TO 8U 높이
Ｌ · 전역 APPROVALS
매개 변수 :
| 모델 | 24VDC | 48VDC | ||||||||
|
부품번호 (구성된 텔레콤 전원 시스템) |
CTO2xxxx.nnnn | CTOxxxxx.nnnn | ||||||||
|
|
||||||||||
| 전력 모듈 | ||||||||||

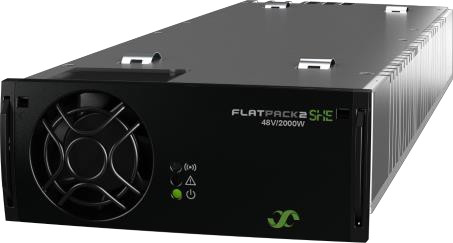

| Flatpack2 정류기 1) | Flatpack2 24/1800 그 | Flatpack2 48/2000 그 또는 그녀 Flatpack2 48/3000 그 또는 그녀 | ||||||||
| 입력 데이터 | ||||||||||
| 전압 (범위) | 85-300 VAC | 85-300 VAC (HE 모듈) 85-264 VAC (SHE 모듈) | ||||||||
| 주파수 | 45-66 Hz | |||||||||
| 메인즈 구성 | 개인 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC 그것 / 3p230 VAC 그것 | |||||||||
| 연결 | 단자 블록, 16 mm2 최대 | |||||||||
| 출력 데이터 | ||||||||||
| 전압 | +24 VDC | -48 VDC | ||||||||
| 경향 (최대) | 600 A | 600 A | ||||||||
| 배터리 배포 | ||||||||||
| 배터리 개폐기 위치들의 수 | 6x 100 A | |||||||||
| LVBD | 300 / 600 A를 이행하지 않으세요 | 선택적 150 / 300 / 500 / 600 A | ||||||||
| 부하 분산 | ||||||||||
| 로드 MCB 위치들의 수 | 18x 18 밀리미터 또는 9x 18 밀리미터 + 6x 27 밀리미터 | |||||||||
| LVLD | 선택적 300 / 600 A | 선택적 150 / 300 / 500 / 600 A | ||||||||
| 로드 브레이커 타입 | 18 밀리미터와 27 밀리미터 넓인 (청구하는 대로 13 밀리미터) 탑재된 딘 레일 | |||||||||
| 제어와 모니터링 | ||||||||||
| 통제와 모니터부 3) | 스마트팩 Ｒ | |||||||||
| 입력 | 6x 디지털 입력 (외부 설비의 모니터링을 위한) | |||||||||
| 출력 | 6x 경보 계전기 | |||||||||
| 다른 규격 | ||||||||||
| 차단 |
3.0 코프액 - 출력하기 위한 입력 1.5 코프액 - 지구에 대한 입력 0.5 코프디시 - 지구에 대한 출력 |
|||||||||
| 작동 온도 | +60 'Ｃ [+140 'Ｆ에 대한 -40]에 대한 -40 | |||||||||
| 저장 온도 | +85 'Ｃ [+185 'Ｆ에 대한 -40]에 대한 -40 | |||||||||
| 차원 (W x D x H) 4) |
482 Ｘ 380 Ｘ Ｈ 밀리미터 [19 Ｘ 14.9 Ｘ Ｈ 인치] 키 (H) : - 5U : 222 밀리미터 [8.8 인치] - 6U : 267 밀리미터 [10.5 인치] |
482 Ｘ 380 Ｘ Ｈ 밀리미터 [19 Ｘ 14.9 Ｘ Ｈ 인치] 키 (H) : - 5U : 222 밀리미터 [8.8 인치] - 6U : 267 밀리미터 [10.5 인치] - 7U : 311 밀리미터 [12.3 인치] - 8U : 356 밀리미터 [14 인치] |
||||||||
| 중량 (배제 모듈) | 대략 5 킬로그램 [11 파운드] | |||||||||
| 설계 표준 | ||||||||||
| 전기 안전 |
IEC / UL 60950-1 CSA 22.2 |
|||||||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-2 /-3 |
|||||||||
| 환경 |
ETSI EN 0 (클래스 1.2) /-2 (클래스 2.3) /-3 (클래스 3.2) ETSI EN 300 132-2 IEC 62040-5-3:2016 조항 4.2에 따라서 정상 운전 상태. IEC 62040-5-3:2016 조항 4.3에 따라서 다른 운영 상태가 충고받아야 합니다 |
|||||||||
|
1) 자세한 사항은 Flatpack2 정류기 데이터 시트를 참조하세요 2) 체제가 SPD 장치 옵션 없이 구성될 때 |
3) 자세한 사항은 스마트팩 Ｒ 제어기 데이터 시트를 참조하세요 4) 권고된 최소치 캐비넷 뎁스는 400 밀리미터 [15.7 인치] 입니다 |
|||||||||
