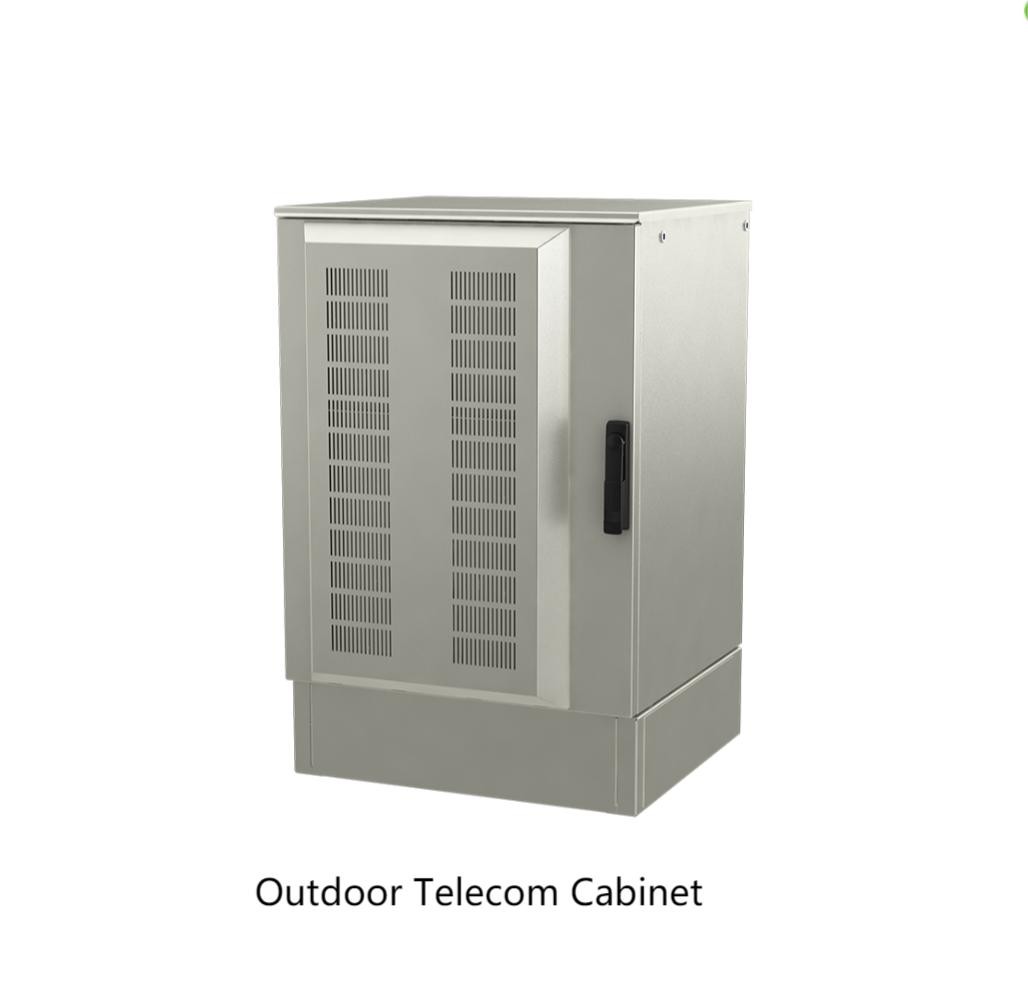

엘텍 옥외 밀폐함 유형 2는 DC 통신 파워 캐비넷을 위한 내각 야외이 내각 19 인치 장비 공간을 재택 근무합니다
유형 2 상자 플랫폼은 다양한 적용을 위해 설계되고, 당신의 특정 필요를 충족시키기 위해 맞춰질 수 있습니다. 내각은 전력, 배터리와 로버스트 패키지 안으로 모두 통합된 통신 / 산업 설비에 잘 적합합니다.
키특성 :
애플리케이션 :
| 모델 | 15U | 22U | ||
| 물리 사양 | ||||
| 외부 높이 | 743 밀리미터 (29,3 ) 1047,5 밀리미터 (41,2 ) | |||
| 외부 폭 | 586 밀리미터 (23,1 ) 586 밀리미터 (23,1 ) | |||
| 외부 깊이 * | 543 밀리미터 (21,4 ) 543 밀리미터 (21,4 ) | |||
| 순수한 weight* | 20 킬로그램 (44,libs) 24 킬로그램 (52,9lbs) | |||
| 쓸 수 있는 탑재 높이 | 12U (533mm / 21,0 ) 19U (844mm / 33 ) | |||
| * 정보는 열 관리 선택을 포함하지 않습니다 | ||||
| 열 관리 선택! | ||||
|
팬과 필터 액 - (AT=10' Ｃ에) 냉각 용량 - 팬 상술 - 팬 속도 제어 - 필터 상술 - 물리 정보 |
700W 48Vdc / 76W / IP44 규제된 온도 진보적 덤프 필터 ; 0,1m2. 필터 클래스 F5 (EN 779) 53 밀리미터 (2,1")to 캐비넷 뎁스를 추가하고 8,4 킬로그램 (18.5lbs)를 상자 체중에 더합니다. |
|||
|
에어콘 (AC은 강화했습니다) - (35C / 35C에) 냉각 용량 - 가열 용량 - 전원 입력 - 물리 정보 |
60Hz에 있는 50Hz / 645W에 있는 570W 짜맞춘 500W 230Vac +/-10%, 50/60HZ 263 밀리미터를 (10,4 ") 캐비넷 뎁스에 더하고 28,4 킬로그램 (62,6lbs)를 상자 체중에 더합니다. |
|||
|
에어콘 (DC는 강화했습니다) - (35C / 35C에) 냉각 용량 - 가열 용량 - 전원 입력 - 물리 정보 |
520W 짜맞춘 500W 명목상인 (46Vdc - 56Vdc) 48Vdc 212 밀리미터 (8,3")to 캐비넷 뎁스를 추가하고 23 킬로그램 (50,7lbs)를 상자 체중에 더합니다. |
|||
| 모든 모델들 | ||||
| 건설 규정 | ||||
|
스킨재 프레임 재료 파우더코트 페인트 단열재 |
1,5 밀리미터 (0,06 ") 두꺼운 알루니늄 (가볍고 내부식인) 아연도강 야외 폴리에스테르 밝은 회색 RAL 7035 코팅 (선택적인) 폐쇄 셀 단열재 |
|||
| 철도 설치 패턴 | 케이지형 너트를 위한 홀과 미국 전자 산업 협의회 규격 | |||
| 배향 | 19 " 탑재 | |||
| 문 상술 | ||||
| 래치 | 선택적 유럽 락 실린더로, 두 핵심 래치 | |||
| 가스킷 | UL은 실외 사용을 위해 평가되었습니다 | |||
| 도어 멈춤쇠 / 문 버팀쇠 | 유지 (120') 동안 문을 가지기 위한 바람 래치 | |||
| 잡다한 상술과 선택 | ||||
| 케이블 눌림쇠 | 럭스 FL21을 통한 최저 케이블 접속은 밖에 잘렸습니다 | 이용 가능한 다른 옵션 | ||
| 밧데리 트레이 |
19 " 트레이(들) 공간 (W x D) : 448,5 밀리미터 Ｘ 398 밀리미터 (17,6 x 15,6 )는 한계에 이릅니다. 150 킬로그램 (330 파운드) 무게 하중 |
각각 트레이는 2,1 킬로그램 (4,6lbs)를 심사숙고합니다 | ||
| 접지 바아 | 4xM6은 19n 철도에 삽입하고 / 권리를 남겼습니다 | |||
| 히터 | 선택적 500W | 장비는 1,3 킬로그램 (2,9lbs)를 심사숙고합니다 | ||
| 플린스 |
선택적 152 밀리미터 (6")high 플린스. 발자국 (W x D) : 579 밀리미터 Ｘ 517 밀리미터 (22,8 x 20,4 ) |
7,6 킬로그램 (16,7lbs)를 심사숙고합니다 | ||
| 거치용 선반 |
스테인레스 강 벽체 또는 막대기 지름 0을 막대기로 받치세요 맥스 200Kg (441 파운드) 무게 하중 |
11 킬로그램 (24,2lbs)를 심사숙고합니다 | ||
| 상승 귀 | 4개의 분리할 수 있는 박판 금속 귀는 4x M8 볼트와 연결했습니다 | |||
| 패키징 정보 | 출하는 목재 파렛트에 대한 꼿꼿한 자세에서 했습니다 | 7 KG(15,4lbs)를 심사숙고합니다 | ||
| 설계 표준 | ||||
| 전기적입니다 | IEC 60950, UL 60950*는 (설치된 장비에 따라서) CSA-C22.2 60950-1-03 번 할 수있 | |||
| EMC | ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 | |||
| 환경 | ETS 300 019, 진입 보호 : EN 60529 IP55 | |||
| Doc234747.DS3-revl0 | 상술은 주목하지 않고 변하기에 쉽습니다 | |||
