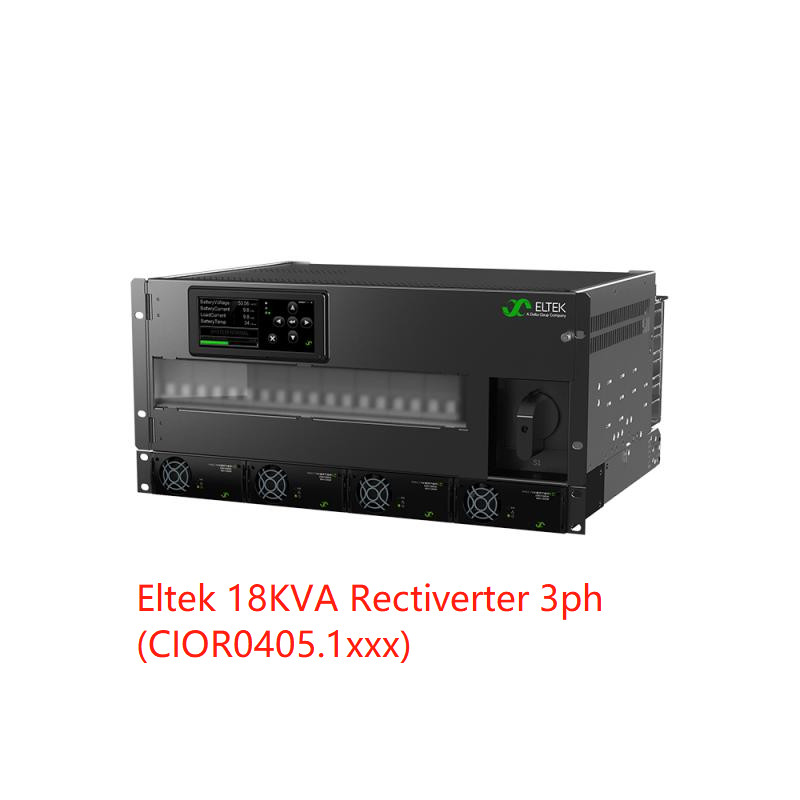

Eltek Rectiverter Power Core AC DC 출력 18kVA 1ph 또는 3ph MB 18Kva 14.4Kva DC(부품 번호 CIOR1207)
애플리케이션
전력 유틸리티
· 저압 및 고압 배전반
· 변압기 및 SUB 스테이션
· 발전 및 배전
· 제어 및 보호
· SCADA 시스템
해양 및 공정 산업
· 안전 및 자동화 시스템
(SAS)
선박
· 선내 통신
철도 및 지하철 인프라
· 제어 및 보호
· 시그널링
통신-모바일/무선
· LTE/4G/와이맥스
· 분산 안테나 시스템
· 광대역
주요 특징들 :
l 230 또는 115VAC 입력/출력
l · 단상 입력/출력
l · 110 VDC 입력/출력
l · 총 8KW AC + DC 출력
l · 최대 6KVA AC 출력
l · 최대 4,8KW DC 출력
l · 1 극 AC 분배 옵션
l · 2극 AC 분배 옵션
l · 수동 바이패스 스위치 내장
l · 전송 기술 내장
l · 150% 과부하 용량, 15S
l · 600% 빠른 트립 전류, 20MS
l · 핫플러그 가능

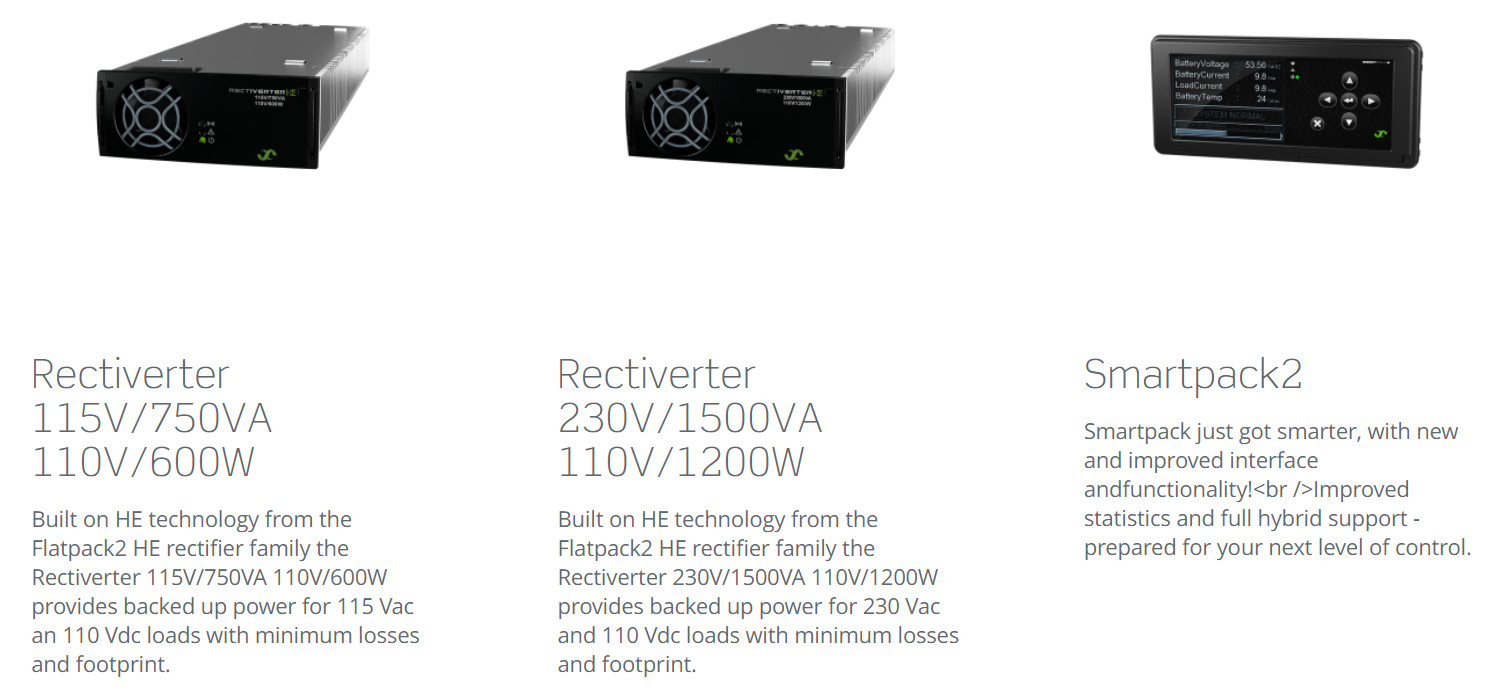

l · SMARTPACK 2 컨트롤러
l · FLATPACK2 정류기와 병렬로 작동 가능
l · 글로벌 컴플라이언스
l · 특허 받은 HE 기술
기술 데이터:
| 모델/주문 정보 24kW, 230V 1ph | 24kW, 400V 3상 |
| 제품군 CIOR1207.1xxx | |
| AC 출력 데이터 | |
| 전압(기본값) / (조정 가능 범위)1) 230VAC / 200 - 240VAC 400VAC 3상(Y) / 346-415VAC | |
| 주파수(기본 인버터 모드) 50Hz(적응형) | |
| 주파수(설정 가능한 인버터 모드) 50Hz, 60Hz 또는 마지막 동기화 50/60Hz(적응형) | |
| 전력 최대(연속/과부하(<15s)) 14,4kW(18kVA) / 24kVA | |
| 전류 최대/위상(연속/과부하(<15s)) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| 전류(최대) 빠른 트립/위상(20ms) 384A(6 x 공칭) | 128A(6 x 공칭) |
| 유지(전압 강하)(배터리로 전환하기 전) > 5ms @ 14,4kW 부하 | |
| 저항 부하에서 THD < 1.5% | |
| 출력 기능 L 및 N의 퓨즈, 핫 플러그 가능 | |
| DC 출력 데이터 | |
| 전압(기본값) / (조정 범위) 53.5 VDC / 43 - 58 VDC | |
| 전력(최대 @공칭 입력) 14,4kW 2) | |
| 전류(최대 @VOUT ≤ 48VDC) 300A2) | |
| 유지 시간, 최대 출력 전력 >10ms;VOUT > 41VDC | |
| 출력 기능 단락 방지, 과전압 차단, M8 볼트에 대한 대량 DC 출력 연결 | |
| 입력 데이터 | |
| AC 주전원 입력 전압(3상 Y) 185 - 275VAC,(단상) 320 - 475VAC,(3상 Y) | |
| AC 전류/위상(공칭 출력 전압에서)(모듈 유형에 따라 다름) 84-144 ARMS 4) | 28-48 팔 4) |
| 주파수(기본값: 동기화 범위) 47-53 및 57-63Hz | |
| 주파수(설정 가능: 동기화 범위) 47-53Hz, 57-63Hz 또는 둘 다(적응형) | |
| 역률 / THD > 0.99 at 50% load or more / < 3.5% | |
| DC 전압 공칭/확장 범위(과부하 없음)삼)45~58VDC / 40~45VDC | |
| DC 전류(최대) 과부하 시 384A/540A(15s) | |
|
L 및 N 퓨즈, 핫 플러그 가능, 배리스터, 핫 플러그 가능 입력 기능 AC 입력 개별 나사 단자 L1,L2,L3 또는 L1,L1,L1 + N & PE용 10mm2 M8 볼트에 대량 DC 입력 연결 M8 볼트에 벌크 DC 배터리 연결 |
|
| 옵션 | |
| 제어 및 모니터링(Smartpack2 데이터시트 참조) Smartpack2, 산업용 기본 및 I/O 모니터 유형 2 포함 | |
| LVBD 350A | |
| 1극 AC 분배(MCB에서 직접 L 연결) 1-18개, 2-20A, C 또는 B 특성 | 1-18개, 2-20A, C 또는 B 특성 |
| 3극 AC 분배(MCB에서 직접 L1-L3 연결) - | 1-6개, 2-20A, C 또는 B 특성 |
| 기타 사양 | |
| 효율성 >96%(주 전원 모드(AC/AC 및 AC/DC)), >94%(인버터 모드(DC/AC)) | |
| 수동 바이패스 스위치 63A(브레이크 전에 만드십시오) | |
| 보호 등급 IP 20 | |
| 작동 온도 -40 ~ +55°C(-40 ~ +131°F), 습도 5 ~ 95% RH 비응축 | |
| 보관 온도 -40 ~ +85°C(-40 ~ +185°F), 습도 0 ~ 99% RH 비응축 | |
| 크기[WxDxH] / 무게 482 x 432 x 311mm (7U) (19 x 17 x 12,3”) / 27kg (60 lbs) | |
| 설계 기준 | |
| 전기 안전 EN 60950-1, EN 62040-1 UPS 안전 | |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 파트 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1(클래스 1.2), 2-2(클래스 2.3) 환경 IEC/EN 62040-3:2011 조항 4.1에 따른 정상 작동 조건 RoHS(2011/65/EU) 및 WEEE(2002/96/EC) 준수 |
|
