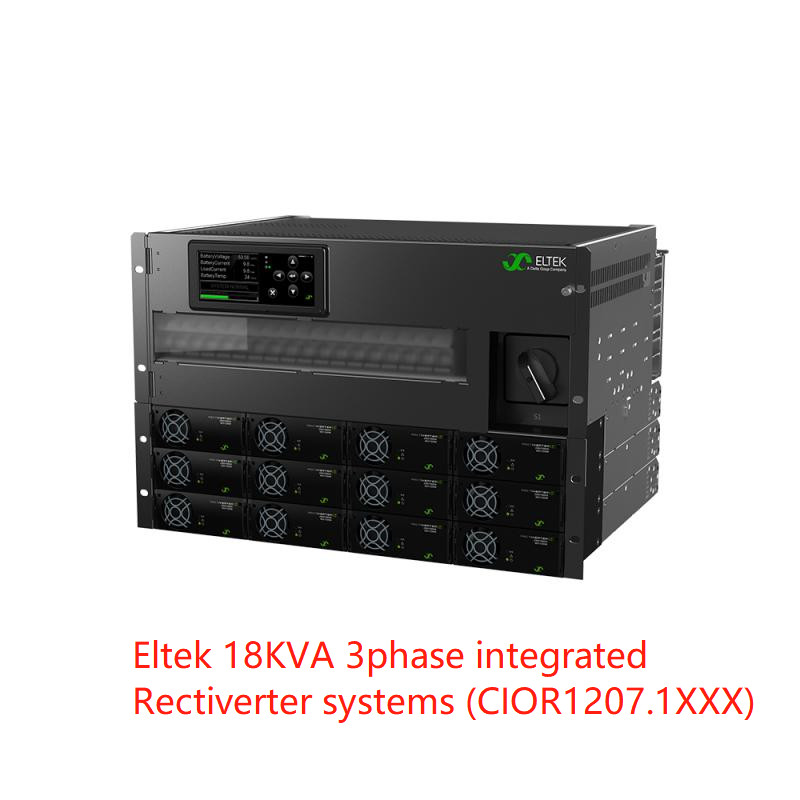

엘텍 리렉티버터 전력 코어 110 VDC 18 kVA 1ph 또는 3ph 최대 18Kva AC & 14.4kw 110Vdc 출력 (부문 번호 CIOR1207.1xxx)
응용분야:
2U 19인치 직류기 통합 시스템은 230 / 115Vac 및 110Vdc 백업이 필요한 산업용 애플리케이션에서 대용량 AC & DC 출력으로 독립적인 시스템으로 사용할 수 있습니다.
AC와 DC의 총 출력 전력은 총 8KW로 제한되며, AC와 DC 출력 제한은 연결된 부하에 따라 설정할 수 있습니다.AC 부하의 제한은 최대 6kVA와 DC 부하의 최대 4KW로 설정됩니다.8KW
추가 옵션으로, 측정 및 신호는 I/Q 모니터 또는 플렉시 모니터 CAN 노드로 광범위하게 확장 될 수 있습니다.
전기통신전화/무선통신
· LTE/4G/WiMAX
· 분산 안테나 시스템
· 광대역
· 라디오 기지국/세포 사이트
전력 서비스
· 저전압 및 고전압 스위치장치
· 트랜스포머 & SUB 스테이션
· 통제 및 보호
· SCADA 시스템
철도 및 지하철 인프라
· 통제 및 보호
· 신호
주요 특징:
기술 자료:
| 모델 / 주문 정보 24 kW, 230 V 1h | 24kW, 400V 3ph |
| 제품군 CIOR1207.1xxx | |
| AC 출력 데이터 | |
| 전압 (디폴트) / (조정 범위) 1) 230 VAC / 200 - 240 VAC 400 VAC 3단계 (Y) / 346-415 VAC | |
| 주파수 (디폴트 인버터 모드) 50Hz (응용) | |
| 주파수 (설정 가능한 인버터 모드) 50Hz, 60Hz 또는 마지막으로 동기화 된 50/60Hz (응용) | |
| 최대 전력 (동속 / 과부하 (<15초) ) 14,4 kW (18 kVA) / 24 kVA | |
| 최대 전류/단계 (연속 / 과부하 (<15초) ) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| 전류 (최대) 빠른 트립/페이지 (20ms) 384 A (6 x 명산) | 128A (6 x 명소) |
| 정지 (전압 하락) (배터리로 전환하기 전에) > 5 ms @ 14,4 kW 부하 | |
| 저항 부하에서 THD < 1.5% | |
| 출력 특징 L 및 N의 피지, 뜨거운 플러그 | |
| DC 출력 데이터 | |
| 전압 (예정) / (조정 범위) 122,5 VDC / 97 - 145 VDC | |
| 전력 (최대 @상정 입력) 14,4 kW 2) | |
| 전류 (최대 @VOUT ≤ 108 VDC) 133 A2) | |
| 대기 시간, 최대 출력 전력 > 10ms; VOUT > 41 VDC | |
| 출력 기능 단전 방지, 과전압 종료, M8 볼트에 대용량 DC 출력 연결 | |
| 입력 데이터 | |
| AC 메인 입력 전압 (3단계 Y) 185 - 275 VAC, (3단계 Y) 320 - 475 VAC | |
| AC 전류/단계 (명소 출력 전압) (모듈 유형에 따라) 84-144 ARMS 4) | 28-48 ARMS 4) |
| 주파수 (디폴트: 동기 범위) 47-53 & 57-63 Hz | |
| 주파수 (설정 가능: 동기화 범위) 47-53 Hz, 57-63 Hz 또는 둘 다 (응용) | |
| 전력 요인 / THD > 0.99 50% 부하 이상 / < 3.5% | |
| DC 전압 명칭 / 확장 범위 (가장 부하 없이)3)102 - 145 VDC / 90 - 102 VDC | |
| DC 전류 (최대) 150A / 216A 과부하 (15초) | |
|
L 및 N의 피지, 뜨거운 플러그, 바리스토르, 뜨거운 플러그 입력 기능 AC 입력 개별 나사 단말기 10 mm2 L1,L2,L3, 또는 L1,L1,L1 + N & PE M8 볼트에 대용량 DC 입력 연결 M8 볼트에 대용량 DC 배터리 연결 |
|
| 옵션 | |

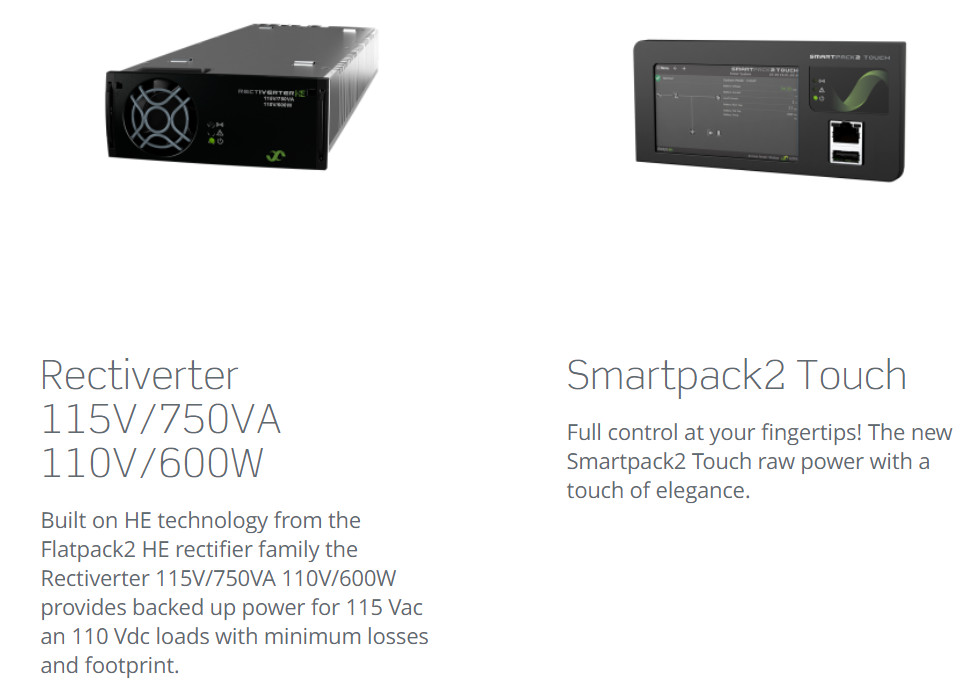

| 제어 및 모니터링 (Smartpack2 데이터 셰이트 참조) 산업 기본 I/O 모니터 유형 2를 포함한 Smartpack2 | |
| 1 폴 AC 분포 (MCB에 직접 L 연결) 1-18 pc, 2-20A, C 또는 B 특성 | 1-18 pc, 2-20A, C 또는 B 특성 |
| 3극 AC 분배 (MCB에 직접 L1-L3 연결) - | 1-6 pc, 2-20A, C 또는 B 특성 |
| 다른 사양 | |
| 효율성 >96% (주류 모드 (AC/AC 및 AC/DC)), >94% (인버터 모드 (DC/AC)) | |
| 수동 우회 스위치 63A (연쇄 전에 수행) | |
| 보호급 IP 20 | |
| 작동 온도 -40 ~ +55°C (-40 ~ +131°F), 습도 5 ~ 95% RH 응축되지 않습니다. | |
| 저장 온도 -40 ~ + 85°C (-40 ~ + 185°F), 습도 0 ~ 99% RH 응축되지 않습니다. | |
| 차원[WxDxH] / 무게 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 lbs) | |
| 설계 표준 | |
| 전기 안전 EN 60950-1, EN 62040-1 UPS 안전 | |
|
EMC ETSI EN 300 386 V1.6.1, FCC CFR 47 부분 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (클래스 1.2), 2-2 (클래스 2.3) 환경 IEC/EN 62040-3:2011 제 4.1항 RoHS (2011/65/EU) 및 WEEE (2002/96/EC) 에 따라 정상 작동 조건이 준수되어야 합니다. |
|
|
1) 출력 전압 범위는 공장에서 구성되어 있으며 상단 차시에 개별 키팅이 있습니다.사용 가능DC 출력 전력과 전류는 3) 90-102 VDC: 감소된 성능 - 전력 증강이 없으며 AC 출력에서 전압 THD가 증가합니다. 즉각적인 AC 부하와 AC 입력 전압, 즉 최대 9600W/87 A 전 전력 및 명소 전력 230VAC의 입력 4) DC 전압이 97V 이하로 당겨지면 입력 전류는 이 수준을 초과 할 수 있습니다. |
|
