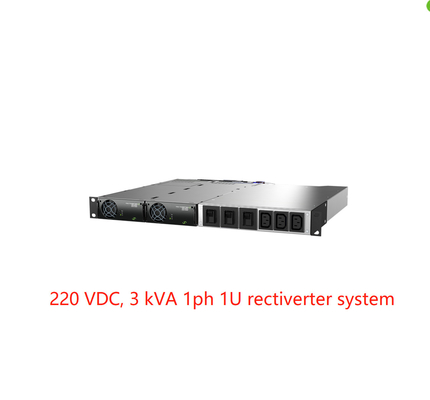

엘텍 리렉티버터 통합 독립 시스템 3kVA 1단계 220 VDC (부문 번호: CTOR0201.003 CTOR0201.006)
응용분야:

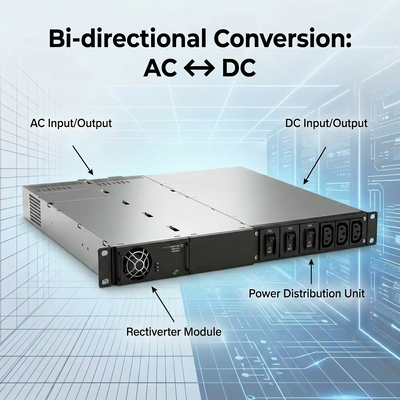

직선 변압기 통합 독립 시스템은
1 230/115Vac 백업은 220Vdc 백업과 동시에 필요합니다.
이 시스템은 엘텍 DC 시스템에 통합 될 수 있으며 220Vdc 시스템과 같은 컨트롤러에 연결 될 수 있습니다.
그것은 또한 사용할 수있는 220Vdc 소스에 연결 된 독립 시스템으로 사용될 수 있습니다.
AC 및 DC 출력 모두의 총 출력 전력은 최대 4kw로 제한되며, AC 및 DC 출력 제한은 부착된 부하에 따라 설정 될 수 있습니다.
전기통신전화/무선통신
LTE/4G/WiMAX
l 분산 안테나 시스템
l 광대역
l 라디오 기지국/전자 사이트
∙
철도 및 지하철 인프라
l 통제 및 보호
I 신호
l GSM-R
안전 시스템
∙
전력 서비스
l 통제 및 보호
l SCADA 시스템
주요 특징:
콤팩트 디자인 및 간단한 설치
단상 230VAC 또는 115VAC 입출력
48Vdc 입력 및 출력
1 최대 4개의 직선 변속기 모듈
1 8KW 전체 AC + DC 출력
l 최대 6kVA AC 출력
l 최대 4KW/ 8KW DC 출력
1 또는 2극 AC 분배 옵션
1극 DC 분배 옵션
이식 기술로 구축
기술 자료:
| 모델 / 주문 정보 | 4kW, 230V | 2kW, 115V | |
| 부문 번호 | CTOR0201003 | CTOR0201006 | |
| AC 출력 데이터 | |||
| 전압 (디폴트) / (조정 범위) 1) | 230 VAC / 200 - 240 VAC | 115 VAC / 100 - 127 VAC | |
| 주파수 (예정된 인버터 모드) | 50 Hz (응용) | 60 Hz (응용) | |
| 주파수 (설정 가능한 인버터 모드) | 50Hz, 60Hz 또는 마지막으로 동기화 된 50/60Hz (변용) | ||

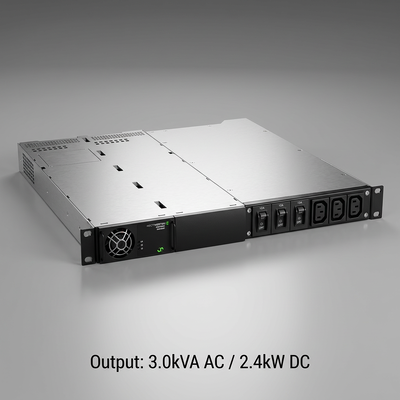

| 최대 전력 (연속 / 과부하 (<15초) | 2400W (3000VA) / 4000VA | 1200W (1500VA) / 2000VA | |
| 최대 전류 (연속 / 과부하 (<15초) | 13ARMS / 17,4ARMS | ||
| 현재 (최대) 빠른 이동 (20ms) | 64A (6 x 명소) | ||
| 대기 (전압 하락) (배터리로 전환하기 전에) | 5ms | ||
| THD | 저항 부하에서 < 1.5% | ||
| 출력 특성 | L와 N의 피지, 뜨거운 플러그 | ||
| DC 출력 데이터 | |||
| 전압 (전환) / (조정 범위) | 245 VDC / 194 - 290 VDC | ||
| 전력 (최대 @상정 입력) | 2400W 2) | 1200W 2) | |
| 전류 (최대 @상정 출력 VDC) | 111 A 2) | 5,5 A 2) | |
| 대기 시간, 최대 출력 전력 | > 10ms; VOUT > 95 VDC | ||
| 출력 특성 | 단전 방지, 전압 이상 종료, M6 볼트에 대용량 DC 출력 연결 | ||
| 입력 데이터 | |||
| AC 메인 입력 전압 (단단 단계) | 185 ~ 275 VAC | 95 - 140 VAC | |
| AC 전류 (명소 출력 전압) (모듈 유형에 따라) | 14-24 ARMS 4) | ||
| 주파수 (디폴트: 동기 범위) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz | |
| 주파수 (설정 가능: 동기 범위) | 47-53 Hz, 57-63 Hz 또는 둘 다 (응용) | ||
| 전력 요인 / THD | > 0.99 50% 또는 그 이상의 부하에서 / < 3.5% | ||
| DC 전압 명칭 / 확장 범위 (가장 부하 없이) (3) | 204 - 290 VDC / 180 - 204 VDC | ||
| DC 전류 (최대) | 13,3 A / 18 A 과부하 중 (15s) | 6,4A / 9A 과부하 (15초) | |
|
입력 기능 |
L 및 N의 피지, 뜨거운 플러그, 바리스토르, 뜨거운 플러그 AC 입력 개별 나사 단말기 6 mm2 L, N & PE M6 볼트에 대용 DC 입력 연결 |
||
| 다른 사양 | |||

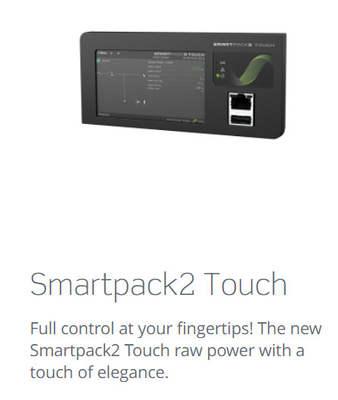

| 다음 컨트롤러 (RJ45) 에 연결할 수 있는 지원 | 스마트팩2, 스마트팩 S & 컴팩 컨트롤러 | ||

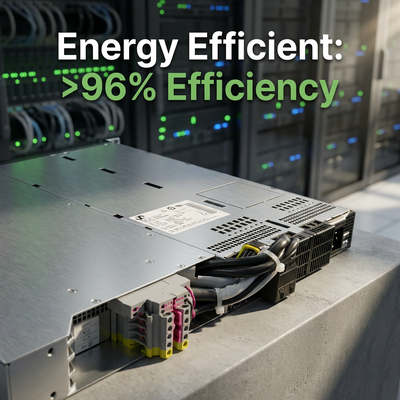

| 효율성 | >96% (주류 모드 (AC/AC 및 AC/DC)), >94% (인버터 모드 (DC/AC)) | ||
| 2극 AC 분배 (연결 IEC 320-C13 소켓) | 3pc, 10A, OP 특성 (4-8A 브레이커와 CS 특성을 사용할 수 있는 옵션) | ||
| 보호급 | IP 20 | ||
| 작동 온도 | -40 ~ +55°C (+40 ~ +131°F), 습도 5 ~ 95% RH 응축되지 않습니다 | ||
| 저장 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 ~ 99% RH 응축되지 않습니다. | ||
| 크기[WxDxH] / 무게 | 482 x 395 x 44mm (1U) (19 x 17 x 1,8 ̊) / 6kg (13 lbs) | ||
| 설계 표준 | |||
| 전기 안전 | EN 60950-1, EN 62040-1 | ||
| EMC |
ETSI EN 300 386 V1.6.1, FCC CFR 47 부분 15 EN 61000-6-1/-2/-4/-5 EN62040-2 (C1 범주 출입, C2/C3 범주 면역) |
||
|
환경 |
ETSI EN 300 019: 2-1 (클래스 1.2) & 2-2 (클래스 2.3) IEC/EN 62040-3:2011 제4항에 따른 정상적인 작동 조건2. IEC 62040-3:2011 제4항에 따른 다른 운용 조건3, 2011/65/EU (RoHS) 및 2012/19/EU (WEEE) 에 대해 알려야합니다. |
||
|
1) 출력 전압 범위는 공장에서 구성되어 있으며 상단 차시에 개별 키팅이 있습니다. 3) 성능 감소 - 전력 증강이 없으며 AC 출력에서 전압 THD가 증가합니다. |
2) AC 부하가 우선입니다. 최대사용 가능DC 출력 전력과 전류는 즉각적인 AC에 의존합니다. 부하 및 AC 입력 전압, 즉 최대 1600W의 전원 AC 전력 및 230VAC의 명소 입력. 4) DC 전압이 194V 이하로 당겨지면 입력 전류는 이 수준을 초과 할 수 있습니다. |
||

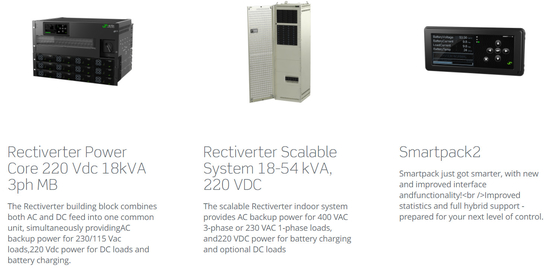

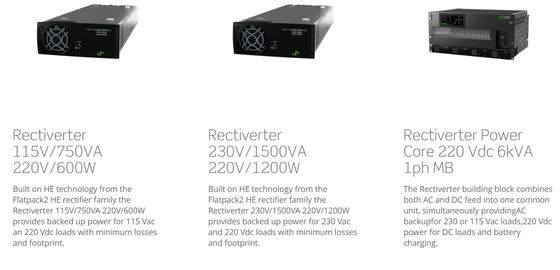

관련 제품:
