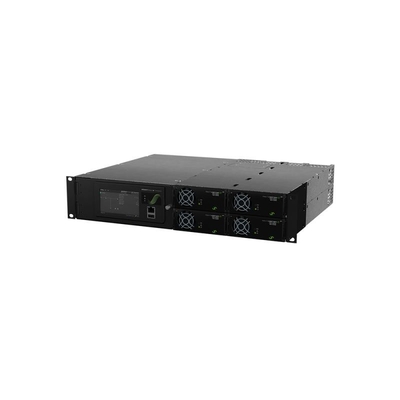

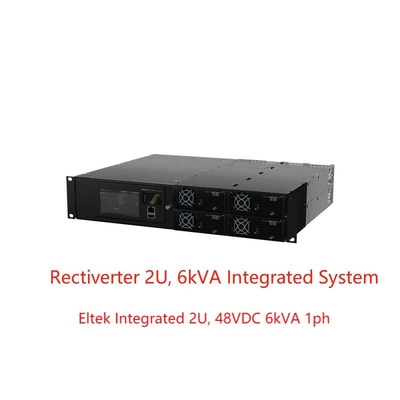

Eltek Rectiverter 통합 2U, 48VDC 6kVA 1ph 시스템, Smartpack 2 Touch 및 기본(부품 번호 CIOR0402)
신청:
정류기 2U 19인치 통합 시스템은 230/115Vac 및 110Vdc 백업이 필요한 산업 분야에서 대량 AC 및 DC 출력이 있는 독립형 시스템으로 사용할 수 있습니다.
AC 및 DC의 총 출력 전력은 총 8KW로 제한되며, 연결된 부하에 따라 AC 및 DC 출력 제한을 설정할 수 있습니다. 여기서 AC 부하 제한은 최대 6kVA로, DC 부하 제한은 최대 4KW, 8KW로 설정됩니다. .
추가 옵션으로 I/Q 모니터 또는 Flexi 모니터 CAN 노드를 사용하여 측정 및 신호를 광범위하게 확장할 수 있습니다.
통신-모바일/무선
· LTE/4G/와이맥스
· 분산 안테나 시스템
· 광대역
· 라디오 기지국/셀 사이트
전력 유틸리티
· 저압 및 고압 배전반
· 변압기 및 SUB 스테이션
· 제어 및 보호
· SCADA 시스템
철도 및 지하철 인프라
· 제어 및 보호
· 시그널링
주요 특징들 :
l 컴팩트한 디자인과 간단한 설치
l 단상 230 또는 115VAC 입력 및 출력
엘 48Vdc 입력 및 출력
l 최대 4개의 정류기 모듈
l 총 8KW AC+DC 출력
l 최대 6kVA AC 출력
l 최대 4KW/8KW DC 출력
l 1극 또는 2극 AC 분배 옵션
l 1극 DC 분배 옵션
l 전송 기술 내장
기술 데이터:
| 모델 | 8kW, 230V교류 | 4kW, 115V교류 |
| 제품군 | CIOR0402.1xxx | CIOR0402.1xxx |
| AC 출력 데이터 | ||
| 전압(기본값) / (조정 가능 범위)1) | 230VAC / 200-240VAC | 115VAC / 100-127VAC |
| 주파수(인버터 모드 – 기본값) | 50Hz(적응형) | 60Hz(적응형) |
| 주파수(인버터 모드 – 설정 가능) | 50Hz, 60Hz 또는 마지막으로 동기화된 50/60Hz(적응형) | |
| 전력 최대(연속/과부하 <15초) | 4800W(6000VA)/8000VA | 2400W(3000VA)/4000VA |
| 최대 전류(연속/과부하 <15s) | 26 ARMS / 34,8 ARMS | |
| 현재(최대) 퀵 트립(20ms) | 128A(6 x 공칭) | |
| 유지(전압 강하)(배터리로 전환하기 전) | 5ms | 5ms |
| THD | 저항 부하에서 < 1,5% | |
| 보호 | L 퓨즈, 핫 플러그 가능, 배리스터 | |
| DC 출력 데이터 | ||
| 전압(기본값) / (조정 가능 범위) | 53,5VDC / 43-58VDC | |
| 전력(최대 @공칭 입력) | 4800W2) | 2400W2) |
| 전류(최대 @VOUT ≤ 48VDC) | 100A2) | 50A2) |
| 전류 공유(10 - 100% 부하) | 10 ~ 100% 부하에서 최대 전류의 ±5% | |
| 보호 | 단락 방지, 과전압 차단, 역극성 및 퓨즈 | |
| 입력 데이터 | ||
| AC 주전원 입력 전압(범위/LV 분리) | 185-275VAC/170VAC | 95-140VAC/85VAC |
| AC 전류(최대 - 모듈 유형에 따라 다름) | 32,8-46 팔 3) | 36,8-45,2 팔 3) |
| 빈도(기본값: 동기화 범위) | 47-53 및 57-63Hz | 57-63 및 47-53Hz |
| 주파수(설정 가능: 동기화 범위) | 47~53Hz, 57~63Hz 또는 둘 다(적응형) | |
| 역률 / THD | 70% 이상의 부하에서 > 0,99 / < 3,5% | |
| DC 전압 공칭/확장 범위4) | 45-58VDC / 40-45VDC | |
| DC 전류(최대) | 과부하 시 128A/180A(15초) | 과부하 시 64A/90A(15초) |
| 입력 기능 |
L 및 N 퓨즈, 핫 플러그 가능, 배리스터 AC 입력 개별 나사 단자 4mm2L, N 및 PE용(4x 단상) |
|
| 옵션 | ||
| 제어 및 모니터링(마스터 유닛) | 스마트팩2 터치 | |
| 제어 및 모니터링(기본 유닛) | 스마트팩2 베이직 | |
| 컨트롤러 CAN 노드 | I/O 모니터 T2 | |
| AC 분배 | AC 출력 개별 나사 단자 10mm2L, N 및 PE용(1x 단상) | |
| DC 분배 | 2x M6 볼트의 DC 벌크 연결 | |
| 기타 사양 | ||
| 능률 | > 96%(주전원 모드), > 94%(인버터 모드) | > 92%(주 전원 모드), > 91%(인버터 모드) |
| 작동 온도 | -40 ~ +55°C(-40 ~ +131°F), 습도 5 ~ 95% RH 비응축 | |
| 보관 온도 | -40 ~ +85°C(-40 ~ +185°F), 습도 0 ~ 99% RH 비응축 | |
| 치수 [W x D x H] | 482 x 400 x 89mm(2U)(19 x 15,7 x 3,5인치) | |
| 무게 | 9.4kg(20.7파운드) | |
| 설계 기준 | ||
| 전기 안전 | EN 60950-1, EN 62040-1 UPS 안전 | |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 파트 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
환경 |
ETSI EN 300 019: 2-1(클래스 1.2), 2-2(클래스 2.3) 및 2-3(클래스 3.2) IEC 62040-3:2011 항목 4.2에 따른 정상 작동 조건.IEC 62040-3:2011 조항 4.3에 따른 기타 작동 조건을 알려야 합니다. RoHS 3(2015/863/EU) 및 WEEE(2008/98/EC) 준수 |
|
|
1) 공장에서 구성된 출력 전압 범위 및 상단 섀시에 개별 키잉 있음 3) DC 포트에 과부하가 걸리면 전압이 43V 미만이 되고 입력 전류가 이 수준 이상으로 증가할 수 있습니다. |
2) AC 부하가 우선합니다.최고사용 가능DC 출력 전력 및 전류는 즉각적인 AC 부하 및 AC 입력 전압에 따라 달라집니다. 즉, 전체 AC 전원 및 230VAC의 공칭 입력에서 최대 3200W/66,4A입니다. 4) 성능 저하 - 과부하 지원 없음, 200-240VAC 출력의 경우 THD가 증가하고 최대 출력 전력 감소(230VAC @ 40VDC의 경우 970W로) |
|

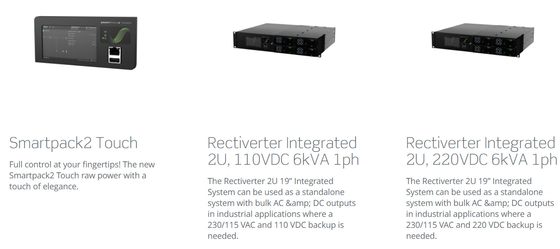

관련 상품:
