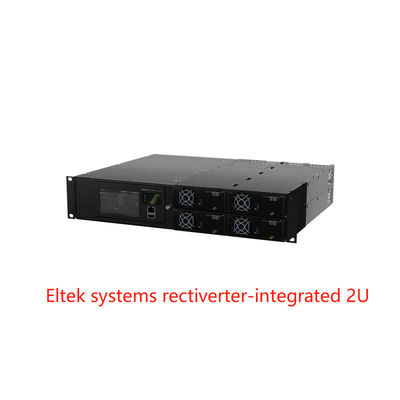

엘텍 리렉티버터 2U, 6kVA 통합 시스템 220 VDC 시스템과 스마트팩2 터치 & 기본 산업 CIOR0402.XXX
직변 변압기 2U 19 인치 통합 시스템은 230 / 115Vac 및 220Vdc 백업이 필요한 산업용 애플리케이션에서 대용량 AC & DC 출력으로 표준 단독 시스템으로 사용할 수 있습니다.
AC와 DC의 총 출력 전력은 총 8KW로 제한됩니다. AC와 DC 출력 제한은 연결된 부하에 따라 설정 할 수 있습니다.변속압의 제한은 최대 6kVA, 동전압의 제한은 최대 4KW 및 8KW로 설정됩니다..
추가 옵션, 측정 및 신호는 플렉스 모니터 CAN 노드로 광범위하게 확장 할 수 있습니다.
전기통신전화/무선통신
· LTE/4G/WiMAX
· 분산 안테나 시스템
· 광대역
· 라디오 기지국/세포 사이트
전력 서비스
· 저전압 및 고전압 스위치장치
· 트랜스포머 & SUB 스테이션
· 통제 및 보호
· SCADA 시스템
철도 및 지하철 인프라
· 통제 및 보호
· 신호
주요 특징:
콤팩트 디자인 및 간단한 설치
l 일단계 230VAC 또는 115VAC 입력 및 출력
48Vdc 입력 및 출력
1 최대 4개의 직선 변속기 모듈
1 8KW 전체 AC + DC 출력
l 최대 6kVA AC 출력
l 최대 4KW/ 8KW DC 출력
1 또는 2극 AC 분배 옵션
1극 DC 분배 옵션
이식 기술로 구축
기술 자료:
| 모델 | 8kW, 230VAC | 4kW, 115VAC |
| 제품군 | CIOR0402.1xxx | CIOR0402.1xxx |
| AC 출력 데이터 | ||
| 전압 (전환) / (조정 범위)1) | 230VAC / 200-240VAC | 115 VAC / 100-127 VAC |
| 주파수 (인버터 모드 ∼ 기본) | 50 Hz (응용) | 60 Hz (응용) |
| 주파수 (인버터 모드 ∙ 설정 가능) | 50 Hz, 60 Hz 또는 마지막으로 동기화 된 50 / 60 Hz (응용) | |
| 최대 전력 (연속 / 과부하 <15초) | 4800W (6000VA) / 8000VA | 2400W (3000VA) / 4000VA |
| 최대 전류 (연속 / 과부하 < 15초) | 26 ARMS / 34,8 ARMS | |
| 현재 (최대) 빠른 여행 (20ms) | 128A (6 x 명소) | |
|
정지 (전압 하락) 배터리) |
5ms | 5ms |
| THD | 저항 부하에서 < 1,5% | |
| 보호 | L형 피지, 뜨거운 플러그, 바리스터 | |
| DC 출력 데이터 | ||
| 전압 (전환) / (조정 범위) | 245 VDC / 194-290 VDC | |
| 전력 (최대 @상정 입력) | 4800W2) | 2400W2) |
| 전류 (최대 @VOUT ≤ 108 VDC) | 22,2 A2) | 11,1 A2) |
| 전류 공유 (10 - 100% 부하) | 최대 전류의 ±5 % 10~100% 부하에서 | |
| 보호 | 단전증, 전압 이상 차단, 역극성 및 피지 | |
| 입력 데이터 | ||
| AC 메인 입력 전압 (범위 / LV 단속) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| AC 전류 (최대 - 모듈 유형에 따라) | 32,8-46 ARMS 3) | 36,8-45,2 ARMS 3) |
| 주파수 (디폴트: 동기 범위) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz |
| 주파수 (설정: 동기 범위) | 47-53 Hz, 57-63 Hz 또는 둘 다 (응용) | |
| 전력 요인 / THD | > 0,99 50% 또는 그 이상의 부하에서 / < 3,5 % | |
| DC 전압 명소 / 확장 범위4) | 204-290 VDC / 180-204 VDC | |
| DC 전류 (최대) | 26,7 A / 36 A 과부하 중 (15 s) | 12,8A / 18A 과부하 중 (15 s) |
| 입력 기능 |
L와 N의 피지, 뜨거운 플러그, 바리스터 AC 입력 개별 나사 단말기 4mm2L, N & PE (4x 단일 단계) |
|
| 옵션 | ||
| 통제 및 모니터링 (본부) | 스마트팩2 터치 | |
| 통제 및 모니터링 (기본 단위) | 스마트팩2 기본 산업 | |
| 컨트롤러 CAN 노드 | 플렉시모니터 (리레 박스) | |
| AC 분포 | AC 출력 개별 나사 단말기 10mm2L, N & PE (1x 단일 단계) | |
| DC 분포 | 2x M6 볼트에서 DC 대용량 연결 | |
| 다른 사양 | ||
| 효율성 | > 96 % (중력 모드), > 95 % (인버터 모드) | > 93 % (주류 모드), > 92 % (인버터 모드) |
| 작동 온도 | -40 ~ +55 °C (-40 ~ +131 °F), 습도 5 ~ 95% RH 응축되지 않습니다 | |
| 저장 온도 | -40 ~ +85 °C (-40 ~ +185 °F), 습도 0 ~ 99 % RH 응축되지 않습니다 | |
| 차원 [W x D x H] | 482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 인치) | |
| 무게 | 9,9 kg (21,8 lbs) | |
| 설계 표준 | ||
| 전기 안전 | EN 60950-1, EN 62040-1 UPS 안전성 | |
|
EMC |
ETSI EN 300 386 V21.1, FCC CFR 47 부분 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
환경 |
ETSI EN 300 019: 2-1 (클래스 1.2), 2-2 (클래스 2.3) & 2-3 (클래스 3.2) IEC 62040-3:2011 제4항에 따른 정상적인 작동 조건2- IEC 62040-3:2011 제4항에 따른 다른 운용 조건3, 고무해야 합니다 RoHS 3 (2015/863/EU) 및 WEEE (2008/98/EC) 의 준수 |
|
|
1) 출력 전압 범위는 공장에서 구성되어 있으며 상단 차시에 개별 키팅이 있습니다. 3) DC 포트가 과부하되어 전압이 194V 이하로 떨어지면 입력 전류가 이 수준을 초과 할 수 있습니다. |
2) AC 부하가 우선입니다. 최대사용 가능DC 출력 전력 및 전류는 즉각적인 AC 부하와 AC 입력 전압에 의존합니다. 즉 최대 3200 W / 29,6 A의 전원 AC 전력과 230 VAC의 명소 입력. 4) 저하된 성능 - 과부하 지원이 없으며 200-240 VAC 출력 THD가 증가하고 최대 출력 전력 감소율 (230 VAC @ 180 VDC에 970 W까지) |
|

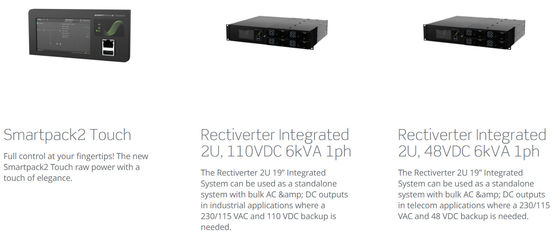

관련 제품:
