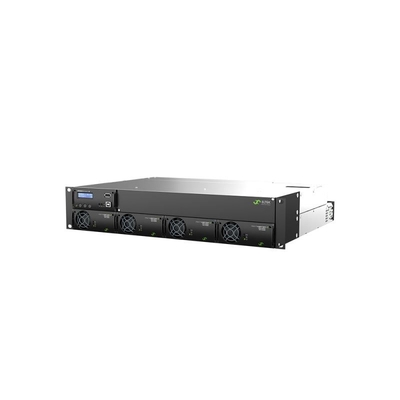

AC DC 르렉티브르테르 2U 전력 코어 6kVA AC 4.8KW DC 스마트팩 Ｒ 제어기 (호기 부품 :CTOR0402.1xxx)
르렉티브르테르 2U 전력 코어는 AC을 둘다 결합시키고 DC가 1개 2U 소형 장치로 돌아갑니다. 그것을 만들고 230Vac 또는 115Vac 부하에게 AC 보조 전력을 제공합니다 ; 그리고 DC 부하와 배터리 충전을 위한 48Vdc 권력.
총 출력 파워가 양쪽 AC과 DC에 대해 전체 8KW로 제한됩니다, AC과 DC 출력 한도가 접속 부하에 따라 설정될 수 있으며, 그 곳에서 AC 부하를 위한 한계는 ｍÅ 6kVA에 그리고 최대 4KW 또는 8KW를 위한 DC 부하에 대해 설정됩니다.
애플리케이션 :
TELECOM-MOBILE / 무선 전신
· LTE/4G/WiMAX
· 분산 안테나 시스템
· 광대역
· 무선 베이스부 / 셀 사이트
전력 시설
· 로우 & 고전압 개폐기
· 트랜스와 전철 변전소
· 제어 & 보호
· 감시 제어 데이터 수집 시스템
철도 & 메트로 인프라
· 제어 & 보호
· 신호화
키특성 :
Ｌ 콤팩트 디자인과 단순한 설치
Ｌ 단일 상 230 또는 115VAC 입출력
Ｌ 48Vdc 입출력
Ｌ 최고 4까지 르렉티브르테르 모듈
Ｌ 8KW 전체 AC+DC 생산량
Ｌ 맥스 6kVA 교류 출력
Ｌ 맥스 4KW/ 8KW dc 출력
Ｌ 1 또는 2는 교류 배전 선택을 막대기로 받칩니다
Ｌ 1 막대기 직류 배전 선택
Ｌ는 핵 이식 기술에서 설립되었습니다
기술의 자료 :
| 모델들 | 230 VAC인 8 kW | 115 VAC인 4 kW |
| 제품군 | CTOR0402.1xxx | CTOR0402.1xxx |
| 교류 출력 자료 | ||
| 전압 (채무 불이행) / (조정범위) 1) | 230 VAC / 200-240 VAC | 115 VAC / 100-127 VAC |
| 주파수 (인버터 모드 - 채무 불이행) | (적응할 수 있는) 50 Hz | (적응할 수 있는) 60 Hz |
| 주파수 (인버터 모드 - 설정 가능합니다) | 50 Hz, 60 Hz 또는 지난 동조된 50 / 60 Hz (적응할 수 있는) | |
| 전력 최대 (연속적인 / 과부담 <15s> | 4800 Ｗ (6000 VA) / 8000은 VA | 2400 Ｗ (3000 VA) / 4000은 VA |
| 현재 최고 (연속적인 / 과부담 <15s> | 26 팔 / 34,8 팔 | |
| 경향 (최대) 빠른 여행 (20ms) | 128 A (명목상인 6 Ｘ) | |
| (배터리로 전환하기 전에) (전압 저하)를 들고있으세요 | 5명의 부인 | 5명의 부인 |
| THD | < 1=""> | |
| 보호 | Ｌ에 퓨즈가 끼워 넣을 수 있는, 바리스터를 뜨겁게 합니다 | |
| dc 출력 자료 | ||
| 전압 (채무 불이행) / (조정범위) | 53,5 VDC / 43-58 VDC | |
| (최대 @nominal 입력을) 강화하세요 | 4800 Ｗ 2) | 2400 Ｗ 2) |
| 경향 (최대 @VOUT ≤ 108 VDC) | 100 A 2) | 50 A 2) |
| 현재 공유 (10 - 100% 로드) | 10부터 100 % 로드까지 최대 전류의 ±5 % | |
| 보호 | 전압 폐쇄, 역전 극성과 퓨즈 위에서, 증명을 누전시키세요 | |
| 입력 데이터 | ||
| AC 주관 입력 전압 (범위 / LV 분리) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| 현재인 (최대 - 모듈 타입에 의존합니다) AC | 32,8-46 팔 3) | 36,8-45,2 팔 3) |
| 주파수는 (이행하지 않습니다 : 동기화 범위) | 47-53과 57-63 Hz | 57-63과 47-53 Hz |
| (설정 가능한 주파수 : 동기화 범위) | 47-53 Hz, 57-63 Hz 또는 양쪽 (적응할 수 있는) | |
| 역율 / THD | 70% 로드에 있는 > 0,99 또는 더 많은 / < 3=""> | |
| 직류 전압 명사 상당어 / 확장된 범위 4) | 45-58 VDC / 40-45 VDC | |
| DC 경향 (최대) | 128 과부담 (15 s) 동안 / 180 A | 64 과부담 (15 s) 동안 / 90 A |
| 입력 특징 |
Ｌ와 엔에 퓨즈가 끼워 넣을 수 있는, 바리스터를 뜨겁게 합니다 AC은 Ｌ, 엔과 PE (4x 단일 상)에 대해 개별적 스크롤 단자 4 mm2를 입력했습니다 |
|
| 선택 | ||
| 제어 유닛 | 스마트팩 Ｒ | |
| 알람 접속 | 확대 알람 카드 (6x 디지털 입력과 6x 중계기) | |
| 배터리 배포 | 맥스. 2x 100 또는 1x 150 A | |
| LVBD | (선택적인) 150A | |
| 교류 배전 | 맥스. (1개 막대기) 당 3x 16 또는 (2개 막대기) 당 1x 16 맥브스 | |
| 직류 배전 | 맥스. (1개 막대기) 당 3x 60 맥브스 | |
| 다른 규격 | ||
| 효율 | > 96 % (주요 부분 방식), > 94 % (인버터 모드) | > 92 % (주요 부분 방식), > 91 % (인버터 모드) |
| 작동 온도 | +55 'Ｃ (-40에서 +131 'Ｆ), 습도 5-95 % RH 불응축에 대한 -40 | |
| 저장 온도 | +85 'Ｃ (-40에서 +185 'Ｆ), 습도 0-99 % RH 불응축에 대한 -40 | |
| 차원 [W x D x H] | 483 Ｘ 386 Ｘ 97 밀리미터 (19 Ｘ 15,2 Ｘ 3,8 인치) | |
| 중량 | 9,9 킬로그램 (21,8 파운드) | |
| 설계 표준 | ||
| 전기 안전 | EN 62040-1 UPS 안전성인 EN 60950-1 | |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 15 부 EN 62040-2 EN 61000-6-1/-2/-3/-4 |
|
|
환경 |
ETSI EN 300 019 : 2-1 (클래스 1.2), 2-2 (클래스 2.3)와 2-3 (클래스 3.2) IEC 62040-3:2011 조항 4.2에 따라서 정상 운전 상태. IEC 62040-3:2011 조항 4.3에 따라서 다른 운영 상태가 충고받아야 합니다 순응한 로에스 3 (2015/863/EU)와 WEEE (2008/98/EC) |
|
솔루션
우리는 사이트 조사를 포함하여 완벽한 해결 방안을 제공하고 기술 지원인 고객의 요청에 따르면 전문적 계획과 중국 내외의 통신회사를 위한 유지보수 서비스를 제안합니다. 우리는 전세계에 유능한 팀과 신뢰 파트너들의 네트워크를 있습니다.
FAQ :
1. 어떻게 당신이 품질을 제어합니까?
한 :선적 전에 모든 제품은 자극적 사용 시나리오, 하중과 전부하고 제품의 품질을 보증하기 위한 현재 공유 시험입니다.
2. 당신의 최소 명령량이 무엇입니까?
한 :어떤 최소 명령량이 없고 하나가 또한 행해질 수 있습니다. 유일한 차이는 가격과 일정입니다.
3. 당신의 회사를 소개하시겠습니까?
한 :나는 매우 이행됩니다. 나는 당신에게 당신에게 더 포괄적이 주기 위한 회사의 더 후에 도입 문서와 우리의 회사의 정보로의 직접 도입을 보낼 것입니다.
4. 당신의 회사의 우위가 무엇입니까?
한 :적당한 재고와 공급은 공급을 차후 갱신을 위해 보증합니다, 탄력적이 다른 솔루션 공급하는 고객들의 다른 필요에 대한 다르 따르면 공급했습니다.
5. 나는 샘플을 보낼 수 있습니까?가격과 함께 나에게 그것을 보고합니까?
한 :당신은 샘플을 보낼 수 있고, 샘플이 큰 자존심의 대상이고, 화물이 당신을 태어날 필요가 있습니다.
6. 어떻게 당신의 회사가 품질에 문제를 처리합니까?
한 :우리의 회사는 거의 10년 동안 이 산업을 했습니다. 그것은 이미 어떤 평판을 가졌습니다. 우리는 주의깊게 그것을 분석할 것입니다. 만약 그것이 사실상 우리의 품질 문제이면, 걱정, 우리의 서비스 팀이 당신을 서빙한 것에 행복할 후에 그것이 계약 합의에 따라 일할 것이고, 결코 당신이 누구를 가지고 있게 하지 않을 것이라고 당신이 확신하여 마음을 놓을 수 있습니다.
7 품질에 대하여 어떻게 생각하고 ?
한 :신 패키지와 100% 원형. 우리는 상등품과 각 항목을 확인하기 위해 발표되기 전에 각 항목을 시험할 것입니다.
8개 얼마나 많은 개런티를 위한 달 ?
한 : 1년 품질 보증
9 어떠한 하위 -품질 상품도 상대하는 방법 ?
한 : 상품은 어떠한 품질 좋은 제품이 안에 시간을 보증한다는 것을 나쁜 것에 대한 포스트 수수료의 우리의 요금으로 후기 의한 것일 수 있습니다.
