Eltek 디자인 통신 인클로저 실내 프레임 캐비닛 어셈블리 통신 캐비닛 실내 캐비닛

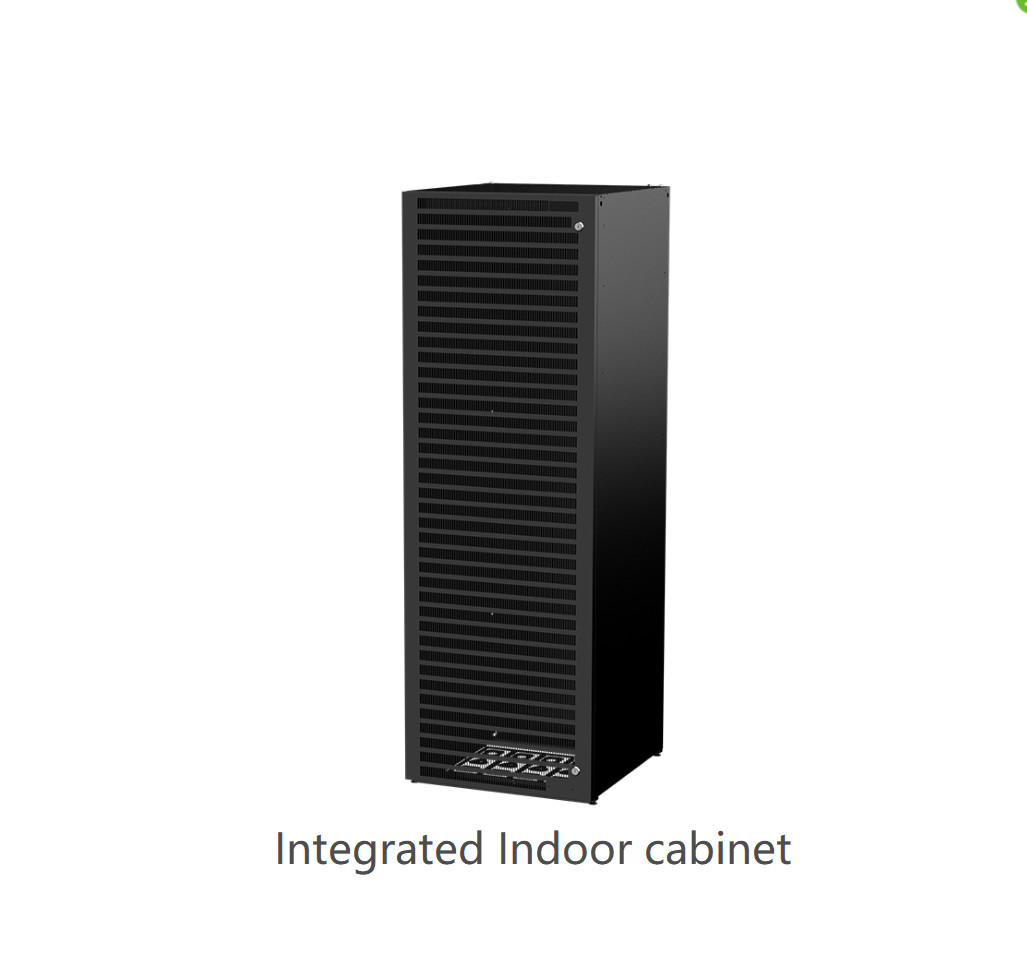

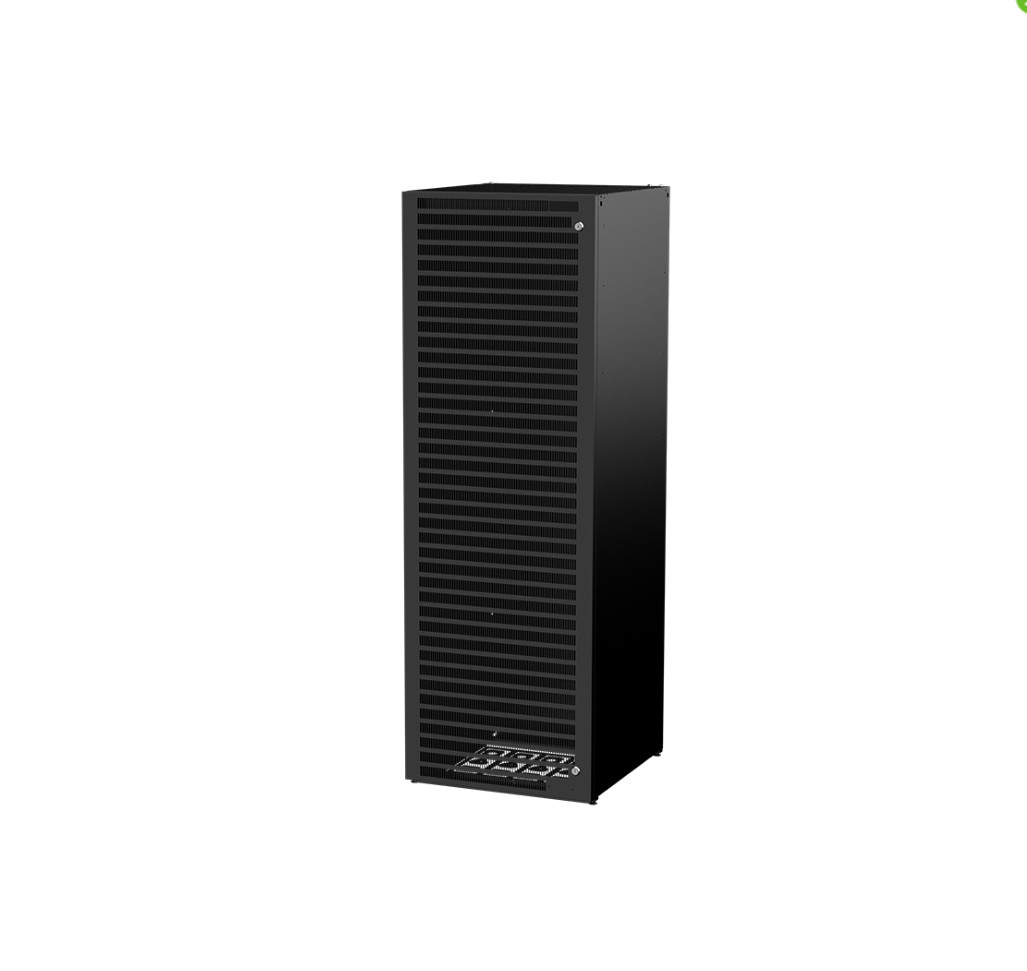

통합 프레임 캐비닛(IFC) 제품군은 간소화된 조립, 다기능 사용 및 선택적으로 플랫팩 운송에 중점을 둔 실내 응용 분야용으로 개발되었습니다.
신청:
캐비닛은 백업 배터리 유무에 관계없이 케이블 관리에 특히 중점을 둔 실내 통신 응용 분야의 까다로운 요구 사항을 충족하도록 설계되었습니다.
옵션
|
0,7m 1,0m 1,2m 1,5m 1,8m 2,0m 2,2m 모델 W600xD400 W600xD400 W600xD600 W600xD600 W600xD400 W600xD400 W600xD600l W600xD600 W600xD600 |
| 높이 714mm 1025mm 1203mm 1465mm 1780mm 1960mm 2180mm |
| 너비 596mm 596mm 596mm 596mm 596mm 596mm 596mm |
| 도어 제외 깊이407mm 407mm 607mm 607mm 407 / 607mm 407 / 607mm 607mm |
| 무게2)14kg 19kg 25kg 28kg 24.5/31.5kg 25.5 / 34kg 36.5kg |
|
랙 공간 13U(벽면 장착) 21U 25U 31U 38U 43U 47U 14U(바닥 장착) 건설 |
| 재료 아연도금강 0,7mm 두께, 자체 베어링 구조 |
|
마감 스틸 마감(미도장) 검정색 분말 코팅, RAL 9005 |
|
최고의 녹아웃 5x PG21 5x PG28 |
| 랙 설치 폭 23inch |
| 조절식 발 조절식 발로 캐비닛의 수평을 쉽게 맞출 수 있습니다. |
| 캐비닛 접지 캐비닛 접지는 2개의 M6 접지 지점을 통해 제공됩니다. |
|
도구 상자 캐비닛은 배터리 선반 아래 하단에 있는 도구 상자 기능과 함께 제공됩니다.리프팅 귀, 벽 고정 포함 브래킷 및 기타 필수품 |
| 무게 용량 캐비닛의 최대 무게 용량은 캐비닛당 1350kg입니다. |
| 전면 커버 옵션 |
|
도어 150도 열 수 있는 두 개의 잠금 장치로 고정된 캐비닛의 왼쪽 또는 오른쪽에 경첩이 달린 완전 통풍 도어 설치 중 접근이 용이하도록 |
| 배터리 커버 쉽게 분리 가능한 배터리 섹션 커버 |
| 전면 패널 다양한 통풍 및 블라인드 전면 섹션 패널 |
| 기타 옵션 |
| 19인치 마운팅 레일 다양한 길이의 23~19인치 마운팅 레일 |
| 지원 선반 장비 지원 선반 |
|
배터리 선반 캐비닛당 최대 5개의 배터리 선반 구성으로 일련의 배터리를 고정하는 배터리 선반 배터리 선반당 최대 중량 하중 270kg |
| 내진 옵션 옵션 애드온 키트로 Zone 4 내진 요구 사항 충족 |
| 설계 기준 |
| 안전 IEC 60950-1:2005, EN 60950-l:2006+All:2009 |
| 운송 ETSI EN 300-019-2 |
|
진입 보호 IP20 적절한 패널이 설치된 경우 |
|
주문 정보 Cxxxxxx.nnnn 전원 시스템이 있는 캐비닛 1 (Creator 또는 Custom 프로젝트를 통해 주문) D 도어는 캐비닛 깊이에 28mm를 추가합니다. 2) 도어, 전면 커버 및 옵션 제외. |
| Doc 900241.DS3 一 rev6 사양은 예고 없이 변경될 수 있습니다. |
