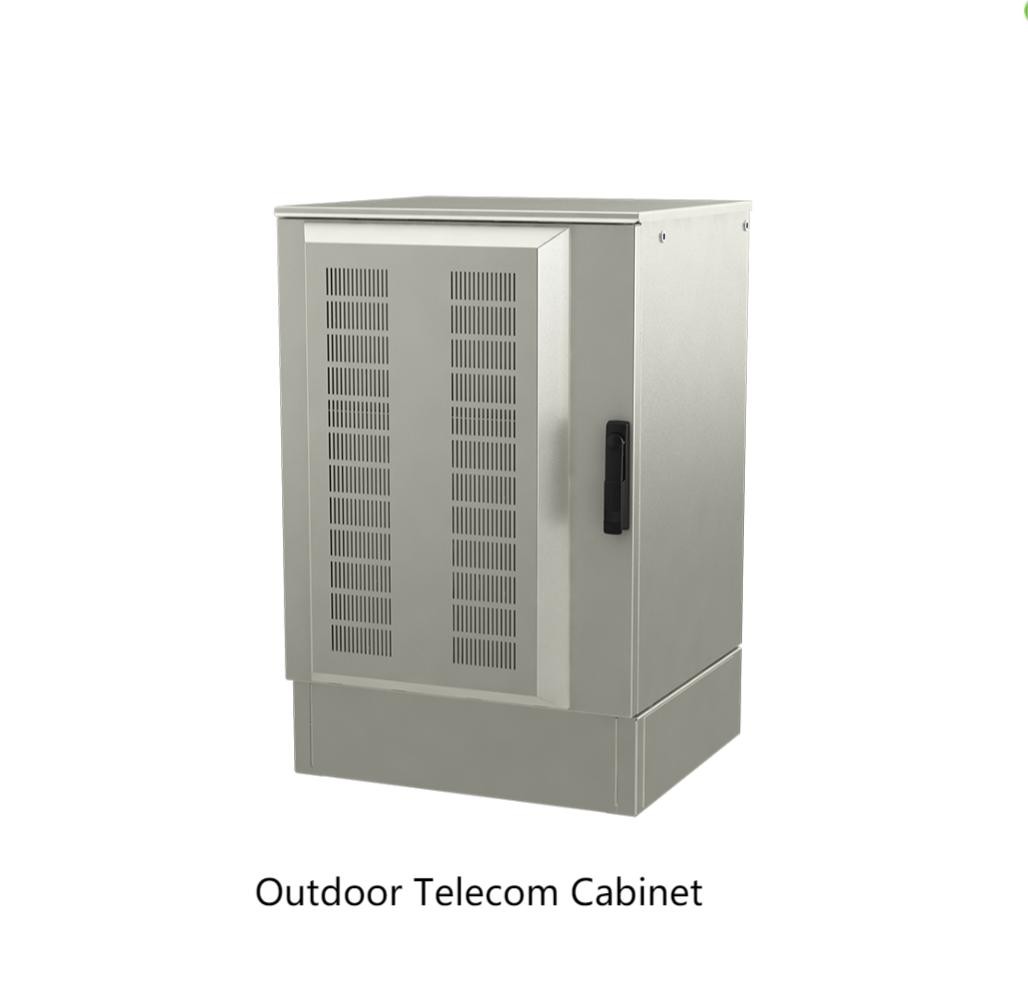

엘텍 야외 장치 2형 통신용 캐비닛 야외 캐비닛 19인치 장비 공간 DC 통신 전원 캐비닛
타입 2 캐비닛 플랫폼은 다양한 애플리케이션을 위해 설계되었으며 특정 요구 사항에 맞게 맞출 수 있습니다. 캐비닛은 전력, 배터리 및 통신 / 산업 장비에 적합합니다.모두 견고한 패키지로 통합되었습니다..
주요 특징:
적용:
| 모델 | 15U | 22U | ||
| 물리적 사양 | ||||
| 외부 높이 | 743mm (29,3 ̊) 1047,5mm (41,2 ̊) | |||
| 외면 너비 | 586mm (23,1 ̊) 586mm (23,1 ̊) | |||
| 외부 깊이 * | 543mm (21,4 ̊) 543mm (21,4 ̊) | |||
| 순중량* | 20kg (44,lbs) 24kg (52,9lbs) | |||
| 사용 가능한 장착 높이 | 12U (533mm / 21,0 ′′) 19U (844mm / 33 ′′) | |||
| * info는 열 관리 옵션을 포함하지 않습니다 | ||||
| 열 관리 옵션! | ||||
|
팬 및 필터 솔루션 - 냉각 용량 (AT=10°C) - 팬 사양 - 팬 속도 조절 - 필터 사양 - 물리적 정보 |
700W 48Vdc / 76W / IP44 온도 조절 점진적인 덤프 필터: 0,1m2필터 클래스 F5 (EN 779) 캐비닛 깊이에 53mm (2,1 ′′) 를 추가하고 캐비닛 무게에 8.4kg (18.5 lbs) 를 추가합니다. |
|||
|
에어컨 단위 (AC 전원) - 냉각 용량 (35C/35C) - 난방 용량 - 전력 입력 - 물리적 정보 |
570W 50Hz / 645W 60Hz 500W 내장 230Vac +/-10%, 50/60HZ 캐비닛 깊이에 263mm (10,4 ′′) 를 추가하고 캐비닛 무게에 28,4kg (62,6 lbs) 를 추가합니다. |
|||
|
에어컨 단위 (DC 전원) - 냉각 용량 (35C/35C) - 난방 용량 - 전력 입력 - 물리적 정보 |
520W 500W 내장 48Vdc 명소 (46Vdc - 56Vdc) 캐비닛 깊이에 212mm (8,3 ′′) 를 추가하고 캐비닛 무게에 23kg (50,7 lbs) 를 추가합니다. |
|||
| 모든 모델 | ||||
| 건설 사양 | ||||
|
가죽 물질 프레임 재료 파우더 코팅 페인트 단열 |
1,5mm (0,06") 두께의 알루미늄 (간체, 부식 저항성) 진열제 강철 야외 폴리에스터 밝은 회색 RAL 7035 코팅 닫힌 세포 단열 (선택) |
|||
| 철도 장착 패턴 | 케이지 견과류에 대한 구멍이있는 EIA 표준 | |||
| 방향성 | 19 ′′ 마운트 | |||
| 문 사양 | ||||
| 잠금 장치 | 2점 잠금, 선택용 유로 잠금 실린더 | |||
| 가스켓 | 야외용으로 UL 등급 | |||
| 도어 스톱 / 도어 스테이 | 유지보수 중에 문을 붙잡는 바람 잠금장 (120°) | |||
| 다른 사양과 옵션 | ||||
| 전립선 (Cable Glands) | 아래 케이블 LX FL21을 통해 액세스 잘라 | 사용 가능한 다양한 옵션 | ||
| 배터리 트레이 |
19?? 트레이 (s) 공간 (W x D): 448,5mm x 398mm (17,6 ′′ x 15,6 ′′) 최대 150kg (330 lbs) 무게 부하 |
각 트레이의 무게는 2,1kg (4,6파운드) | ||
| 바닥 바 | 19에 4xM6 삽입n레일, 왼쪽/오른 | |||
| 히터 | 선택적 500W | 키트 무게는 1,3kg (2.9lbs) | ||
| 플린트 |
선택적으로 152mm (6 ′′) 높이의 기단. 발자국 (W x D): 579mm x 517mm (22,8 ′′ x 20,4 ′′) |
무게는 7,6kg (16,7파운드) | ||
| 장착 브래킷 |
스테인리스 스틸 벽 또는 기둥 직경 0 60-115mm 최대 200Kg (441 lbs) 무게 부하 |
무게 11kg (24,2파운드) | ||
| 귀 를 들어라 | 4x M8 볼트로 연결된 분리 가능한 금속 판 귀 4개 | |||
| 포장 정보 | 목재 팔레트 위에 서 있는 상태에서 이루어지는 운송물 | 무게는 7kg | ||
| 설계 표준 | ||||
| 전기 | IEC 60950, UL 60950*, CAN CSA-C22.2 제60950-1-03 (설치된 장비에 따라) | |||
| EMC | ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 | |||
| 환경 | ETS 300 019, 침입 보호: EN 60529 IP55 | |||
| 도234747.DS3-Revl0 | 사양은 통지 없이 변경될 수 있습니다. | |||

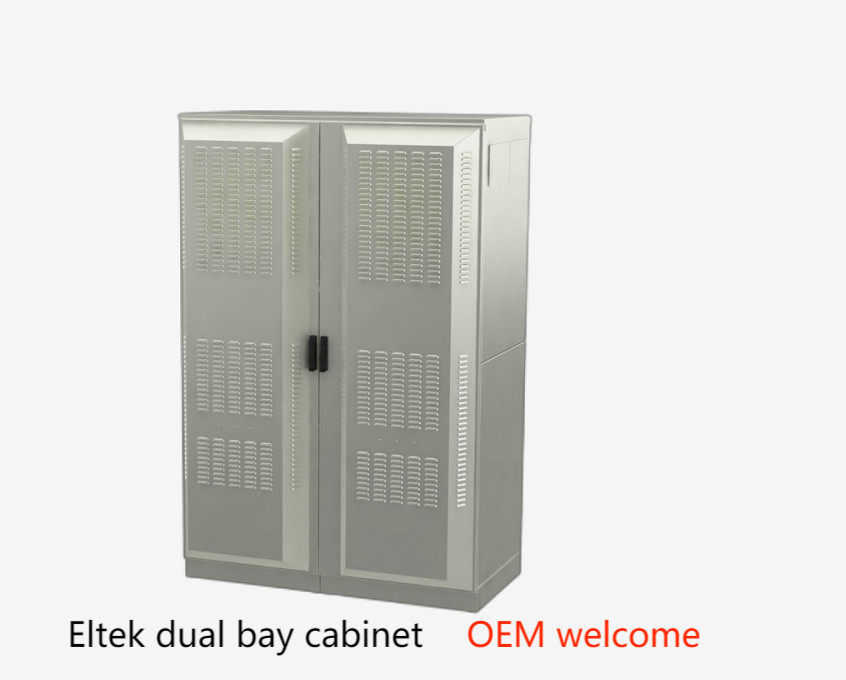

OEM 고객을 위한 디자인
