공간 제한된 운송 작업 조건 하에서 AC 백업 전력 시스템의 모듈 설계

June 3, 2026

H2: 사례 배경 및 사이트 제약

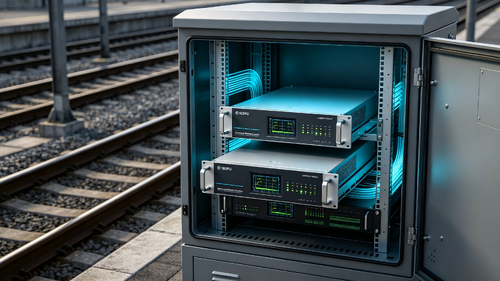

철도 운송 신호, 차축 통신 및 선로변 모니터링 인프라에서 신뢰성이 높은 AC 무정전 전원 공급 장치는 운영 안전을 위한 중요한 기반 역할을 합니다. 이 사례 연구는 남미의 대중 교통 노선을 따라 있는 실외 캐비닛 노드에서 구현되었습니다. 현장 환경은 심각한 엔지니어링 문제를 안겨주었습니다. 캐비닛의 내부 레이아웃은 매우 제한적이었고(공간 부족), 열악한 트랙 측 환기로 인해 인클로저 내부의 여름 온도는 자주 60°C에 가깝게 치솟았습니다(열 변형 및 열악한 방산). 레거시 모놀리식 UPS 시스템은 부피가 큰 설치 공간과 높은 열로 인한 고장률 증가로 인해 호환되지 않았으며, 이중화 및 장기 가동 시간에 대한 업계 매개변수 벤치마크를 충족하지 못했습니다.

H2: 고객 불만 사항 분석

심각한 공간 제한: 실외 신호 캐비닛의 내부 레이아웃은 이미 고도로 통합되어 기존 타워 또는 대형 랙 장착형 전원 하드웨어에 대한 여유가 전혀 없습니다.
열 관리 실패: 통풍이 잘 되지 않는 선로 주변 인클로저로 인해 기존 인버터의 온도 저하가 발생하여 신호 노드 전체에 갑작스러운 정전이 발생할 위험이 있습니다.
어려운 유지보수 물류: 선로변 역은 지리적으로 분산되어 있습니다. 환경에 따른 하드웨어 손상으로 인해 MTTR(평균 수리 시간)이 길어져 열차 일정 안전이 직접적으로 위협받을 수 있습니다.

H2: Bravo 25 기반의 파라메트릭 기술 솔루션

이러한 레거시 병목 현상에 대응하기 위해 엔지니어링 팀은 기존 전력 토폴로지를 우회하여 다음과 같이 구성된 모듈형 인버터 시스템을 배포했습니다.브라보 25 - 48/230-277. 엄격한 기술 사양을 바탕으로 현장 배포를 통해 확실한 엔지니어링 안정성이 제공되었습니다.

2RU 컴팩트한 구조 레이아웃: 표준 19인치 랙 장착형 폼 팩터를 활용하여 각 인버터 모듈의 무게는 4.3kg에 불과합니다. 단순한 공간 내에서 고밀도 전력 통합 달성2RU봉투, 시스템은 제한된 신호 캐비닛에 원활하게 삽입되어 공간 부족을 완전히 해결했습니다.
96%의 고효율로 열 변형 완화: ECI(Enhanced Cycle Inverter) 기술로 구동되는 이 시스템은 AC-AC 변환 효율을 초과합니다.(96%)EPC 모드에서. 이를 통해 직접적인 전력 손실과 자체 발열을 최소화하여 통풍이 잘 되지 않는 인클로저에 열이 축적되는 것을 근본적으로 완화했습니다.
4300 Vdc 절연 강도 카운터 그리드 서지: 대중교통 전차선은 빈번하게 고전압 과도 현상을 겪습니다. 인버터는 다음과 같은 유전 강도(DC/AC)를 제공합니다.4300Vdc, 과전압 정전으로부터 중요한 신호 부하를 절연하는 높은 표준의 물리적 절연 장벽을 도입했습니다.
0초 전송 시간으로 시스템 이상 현상 최소화: 기본 그리드와 48Vdc 배터리 스토리지 뱅크 간의 동적 전송 중,최대 전압 중단과 총 과도 지속 시간은 모두 엄격히 0초입니다.. 이 순수 사인파, 무중단 기능은 유틸리티 정전 중에 데이터 손실이 전혀 발생하지 않도록 보장합니다.
알루아연 케이싱 및 240,000시간 MTBF: 섀시 쉘은 부식 방지 스탬프가 찍혀 있습니다.알루아연강, GR3108 클래스 2 실외 표준을 준수합니다. 주변 온도 30°C, 부하 80%에서 MIL-217-F를 통해 측정한 결과, 시스템은240,000시간의 MTBF, 넓은 온도 범위(-20°C ~ 65°C)에서 장기적인 물리화학적 안정성을 보장합니다.

H3: 운영 및 엔지니어링 사양 요약

H2: 운영 통찰력 및 결론

이번 배포는 공간, 환기 및 전기 절연이 타협할 수 없는 철도 운송과 같은 위험도가 높은 B2B 산업 트랙에서 높은 변환 효율(>96%)과 견고한 유전체 장벽(4300Vdc)을 갖춘 모듈형 인버터 기술을 구현하면 환경 저하 위험을 중화한다는 것을 보여줍니다. 핵심 아키텍처는 최대 32개 모듈의 병렬 구성을 지원하므로 기술자는 중요한 AC 부하를 끊지 않고도 핫 스와핑을 통해 실시간으로 구성 요소를 교체할 수 있습니다. 이를 통해 MTTR을 몇 분으로 단축하고 레거시 대응 유지 관리를 데이터 기반의 사전 예방적 방어로 성공적으로 전환합니다.
