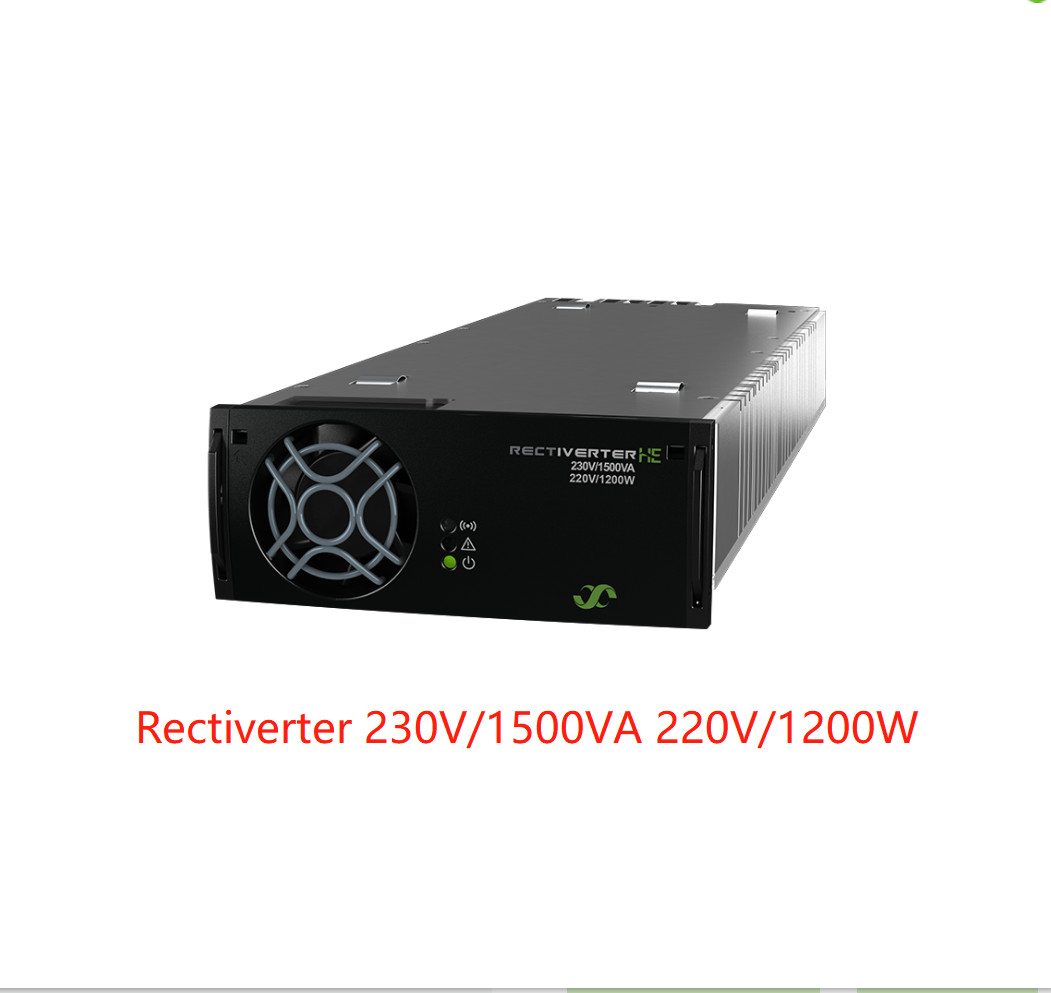

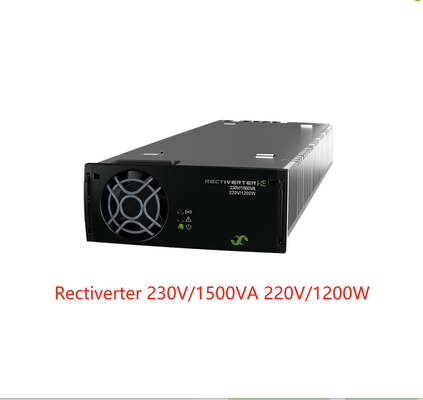

엘텍 AC DC 인버터 리렉티버터 플래트팩2 리렉티버터 230V/1500VA 220V/1200W (부문 번호:241123.140)
플래트팩2 HE 직렬기 제품군의 HE 기술을 기반으로 한 Rectiverter 230V/1500VA 220V/1200W는 최소한의 손실과 발자국으로 230 Vac 및 220 Vdc 부하에 대한 백업 전력을 제공합니다.
리렉티버터는 220V 배터리를 충전할 수 있는 3포트 장치이며 동시 AC와 DC 로드를 공급합니다.전력 중단 동안 Rectiverter 배터리에 저장된 에너지를 사용하여 AC 부하를 공급.
파라미터:
|
모델 / 주문 정보 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 |
| 부문 번호 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC 출력 데이터 |
| 전압 (예정) / (조정 범위) 230VAC/ 200 ~ 240VAC115VAC/ 100 - 127 VAC |
| 주파수 (디폴트 인버터 모드) 50 Hz (응용) 60 Hz (응용) |
| 주파수 (설정 가능한 인버터 모드) 50Hz, 60Hz 또는 마지막으로 동기화 된 50/60Hz (응용성), 94-106Hz6) |
| 최대 전력 (동속 / 과부하 (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| 부하 분배 10~100% 부하에서 액티브 파워의 ±5% |
| 최대 전류 (동속 / 과부하 (<15s) ) 6.5 ARMS/ 8.7 ARMS |
| 전류 (최대) 빠른 출동 (20ms) 32 A (6 x 명소) |
| 저항 부하에서 THD < 1.5% |
| 보호 퓨즈 L, 뜨거운 플러그, 바리스토르 |
| DC 출력 데이터 |
| 전압 (전환) / (조정 범위) 245VDC/ 194 - 290 VDC |
| 전력 (최대 @상정 입력) 1200W1)150W 0W2)600W1)75W 0W2) |
| 전류 (최대 @V)아웃≤ 216VDC) 5.56 A1)00.69A - 2.78A1)0.34A - |
| 대기시간, 최대 출력 전력 > 10ms; V아웃> 190VDC(선형 모드에서만) |
| 전류 공유 (10~100% 부하) 최대 전류의 ±5% |
| 정적 전압 조절 (10~100% 부하) ±0.5% |
| 동적 전압 조절 ±5.0% 10-90% 또는 90-10% 로드 변동, 조절 시간 < 50ms |
| 리플 < 1VPP, 30MHz 대역폭 |
| 보호 단장 방지, 전압 이상 종료, 역극성 및 피지 |
| 입력 데이터 |
| AC 메인 입력 전압 (범위 / LV 단속) 185 - 275 VAC/ 170VAC95~140VAC/ 85VAC |
| AC 전류 (최대) 11.5ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| 주파수 (디폴트: 동기 범위) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| 주파수 (설정 가능: 동기화 범위) 47-53 Hz, 57-63 Hz 또는 둘 다 (응용) |
| 전력 요인 / THD > 0.99 50% 부하 이상 / < 3.5% |
| AC 입력 보호 피지 L 및 N, 뜨거운 플러그, 바리스토르 |
| DC 전압 명소 / 확장 범위4)204~290VDC/ 180 ~ 204 VDC |
| DC 전류 (최대) 6.67 A / 9 A 과부하 (15s) 3.2 A / 4.5 A 과부하 (15s) |
| 다른 사양 |
| 효율성 >96% (주류 모드 (AC/AC 및 AC/DC)), >94% (인버터 모드 (DC/AC)) |
| 격리 3.85kVDC- 에어컨입/출PE, 3.55 kVDC- 에어컨입/출DC로, 4.25 kVDC- 에어컨입/출CAN/SYNC로, 2.2kVDC- DC에서 PE, 3.5kVDC- DC에서 CAN/SYNC로 |
| 경보: 빨간색 LED 낮은 및 높은 전원 입력 전압 종료, 높은 및 낮은 온도 종료, 리렉티버터 장애, 경보 릴레이 [NO 최대 75 V]DC/ 100mA] 출력에서 과전압 종료, 팬 장애, 낮은 출력 전압 경보, CAN 버스 장애, 동기화 버스 (AC 출력)또는DC 출력 경보) 손실 및 동기화 실패 |
| 경고: 노란색 LED 회전기 전력 절감 모드 또는 DC 또는 AC 포트에서 전력 또는 전류 제한 모드, 원격 출력 전류 제한 활성화, 컨트롤러와의 CAN 통신 손실 |
| 정상 작동: 녹색 LED AC 출력 및/또는 DC 출력 켜져 있고 정상 |
| 작동 온도 -40 ~ +75°C (-40 ~ +167°F), 습도 5 ~ 95% RH 응축되지 않습니다. |
| 55°C (131°F) 이상의 온도 감소 1200W ~ 480W @ 75°C (167°F) 각 AC 및 DC 출력 (총 전력 2000W ~ 800W) |
| 저장 온도 -40 ~ + 85°C (-40 ~ + 185°F), 습도 0 ~ 99% RH 응축되지 않습니다. |
| 크기[WxHxD] / 무게 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 lbs) |
| 설계 표준 |
| 전기 안전 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 제107.3-14 |
|
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015 EMC EN 62040-2:2006 (C1 배출, C2/C3 면역), FCC CFR 47 부분 15 EN50121 -2:2017+A1:2019-4:2016+A1:2019-5:2017+A1:20195) |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (클래스 1.2) & 2-2 (클래스 2.3) 환경 IEC 62040-5-3:2016 제4항에 따른 정상적인 작동 조건2- IEC 62040-5-3:2016 제4항에 따른 다른 작동 조건3, 고무해야 합니다 |
|
1) AC 부하는 우선 순위를 가지고 있습니다. 최대 사용 가능한 DC 출력 전력과 전류는 3) DC 포트가 과부하되어 전압이 194V 이하로 떨어지면 입력 전류가 이 수준 이상으로 증가 할 수 있습니다.즉석 AC 부하와 AC 입력 전압즉 최대 800W/7.4A의 전원 AC 전력 및 명소 4) 감소된 성능 - 과부하 지원이 없으며 200 ~ 240 VAC 출력 THD가 증가하고 최대 입력 230VAC입니다.출력 전력 감소율 (230 VAC @ 180 VDC에 970W까지) 5) 4kV 외부 급류의 급류 요구 사항을 충족하기 위해 2) DC 포트는 여전히 양방향 포트로 간주되어야 합니다. 전압은 AC 포트 (6) 에서 전력 공급 보호가 필요한 경우 전압이 나타납니다.10 |
