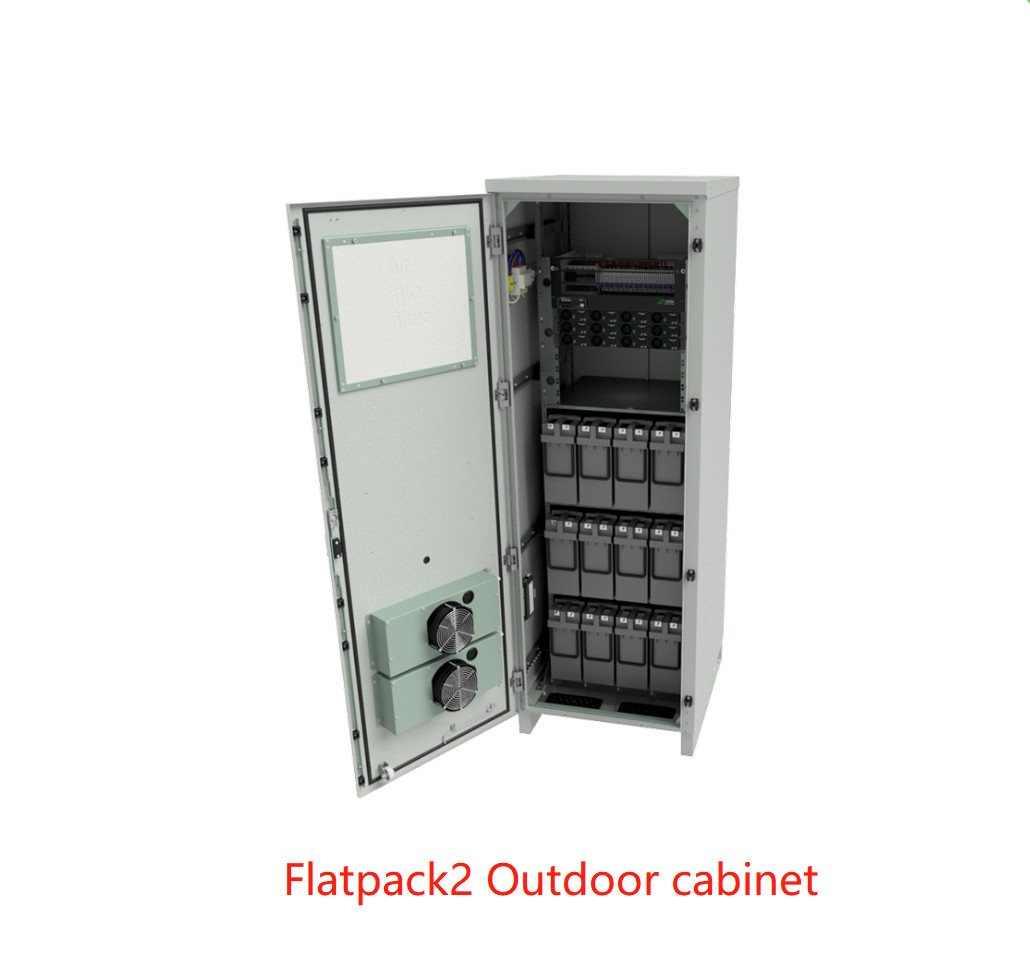

텔레콤 (CTO31240.nnnn)를 위한 4형 구내 -48Vdc 700A 상자와 엘텍 Flatpack2 36KW 야외 상자
텔레콤 (CTO31240.nnnn)를 위한 4형 구내 -48Vdc 700A 상자와 엘텍 Flatpack2 36KW 야외 상자
비용 효율적 디자인, 전력 밀도와 신뢰성의 조합은 Flatpack2에게 참으로 눈에 띄는 제품군을 만들어주고, 비할 바 없는 통신망 가용성과 전원 출력을 제공합니다.우리의 4형 구내 플랫폼과 함께 그것은 다양한 적용을 위해 설계되고, 특정 필요에 IP55의 보호 클래스를 장착하기 위해 맞춰질 수 있습니다.
Ｌ 완료 야외 시스템
Ｌ 스마트팩 Ｒ 제어기
Ｌ 고급 컨트롤과 이더넷 포트를 통해 모니터하는 것
Ｌ 최고 고효율 정류기
Ｌ 가온 플러그로 접속 가능한 모듈
Ｌ 8x 배터리 개폐기 위치들
Ｌ LVBD
Ｌ 16x 로드 MCB 위치들
(선택적인) Ｌ LVLD
Ｌ IP55
매개 변수 :
| 모델 | 36KW | ||||||||
|
부품번호 (구성된 텔레콤 전원 시스템) |
CTO31240.nnnn | ||||||||
|
|
|||||||||
| 전력 모듈 | |||||||||

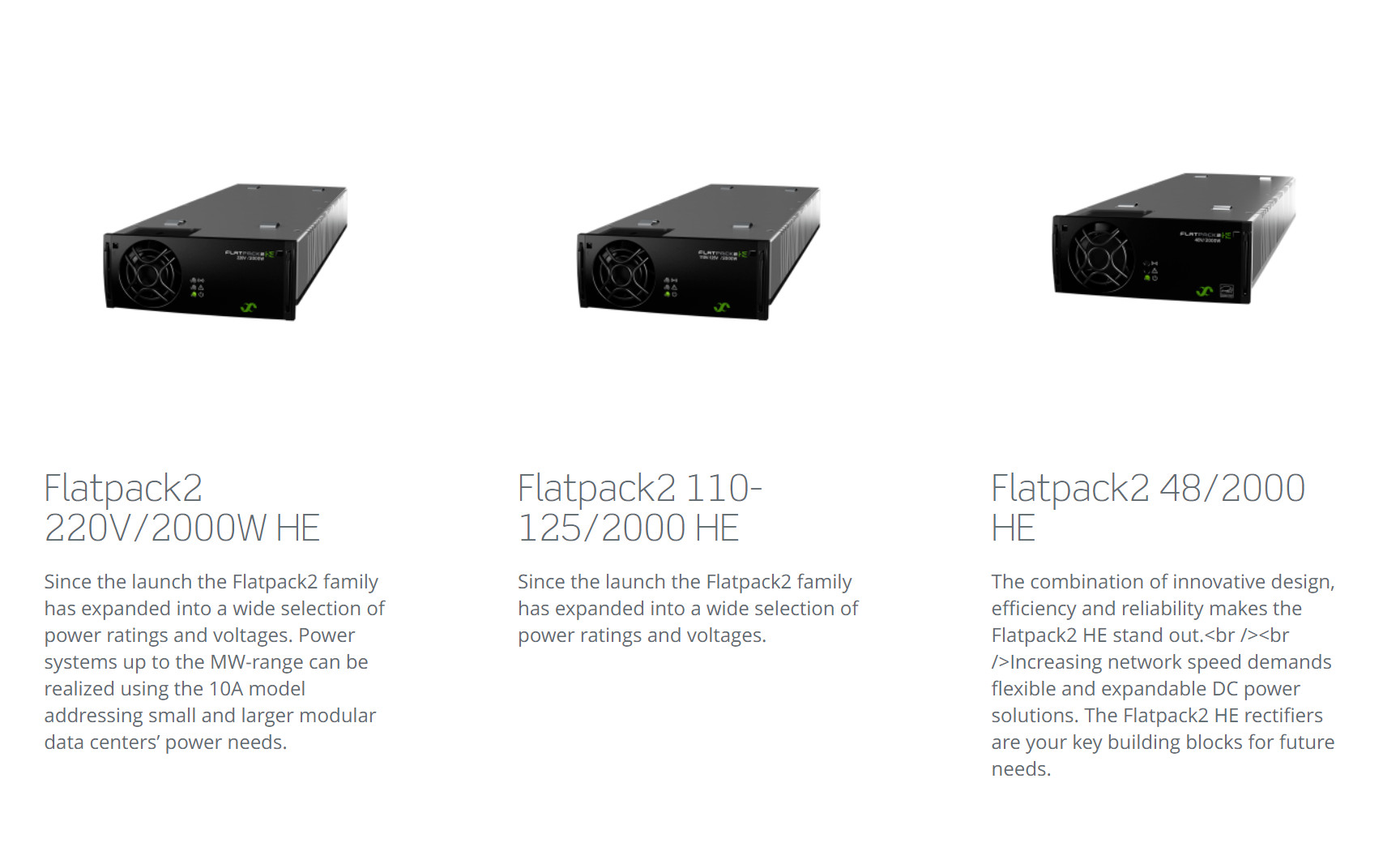

| 정류기 1) | Flatpack2 48/3000 그녀 | ||||||||
| 입력 데이터 | |||||||||
| 전압은 / 주파수를 (정렬시킵니다) | 85-264 VAC / 45-66 Hz | ||||||||
| AC 주관은 구성을 입력합니다 | 3p400 VAC TN | ||||||||
| 낙뢰 보호 | SPD 등급 2 | ||||||||
| 연결 | 단자 블록, 35 mm2 최대 | ||||||||
| 출력 데이터 | |||||||||
| 전압 | -48 VDC | ||||||||
| 부하 전류 (최대) | 700 A | ||||||||
| 배터리 배포 | |||||||||
| 배터리 개폐기 위치들의 수 | 8x 100 / 4x 125 / 4x 200 / 4x 250 A | ||||||||
| LVBD | 800 A | ||||||||
| 부하 분산 | |||||||||
| 로드 맥브스 위치들의 수 | 16x 18 밀리미터 (4x 18 밀리미터 + 8x 27 밀리미터) | ||||||||
| (선택적인) LVLD | 150 / 300 / 500 / 600 A | ||||||||
| 로드 브레이커 타입 | 18 밀리미터와 27 밀리미터 넓인 탑재된 딘 레일 | ||||||||
| 제어와 모니터링 | |||||||||
| 통제와 모니터부 2) | 스마트팩 Ｒ | ||||||||
| 입력 | 6x 디지털 입력 (외부 설비의 모니터링을 위한) | ||||||||
| 출력 | 6x 경보 계전기 | ||||||||
| 구내 | |||||||||
| 동봉식 3) | 야외 4형 | ||||||||
| 열 관리 시스템 | 팬과 필터 : 듀얼 팬 구조 | ||||||||
| 마무리 | 야외 폴리에스테르 코팅, 밝은 회색 RAL 7035 | ||||||||
| 진입 보호 클래스 | IP55 | ||||||||
| 다른 규격 | |||||||||
| 작동 온도 | +45' Ｃ [+113 'Ｆ에 대한 -40]에 대한 -40 | ||||||||
| 저장 온도 | +85 'Ｃ [+185 'Ｆ에 대한 -40]에 대한 -40 | ||||||||
| 차원 (W x D x H) | 705 Ｘ 831 Ｘ 2068 밀리미터 [27.8 Ｘ 32.7 Ｘ 81.4 인치] | ||||||||
| 중량 (배제 모듈) | 대략 168 킬로그램 [370 파운드] | ||||||||
| 케이블 엔트리 | 다양한 케이블 엔트리 패킹마개로, 최하위 엔트리 2x FL-21 절개부 | ||||||||
| 밧데리 트레이 | 280 킬로그램까지 일련의 배터리를 잡을 수 있는 선택적인 배터리 트레이(들) | ||||||||
| 다른 일반적 선택 | 도어 스위치, 히터, 필터 존재 & 막힌 필터 탐지, 문서 폴더, 연기 탐지기, AC 서비스 콘센트, 서비스 빛, PC 선반 | ||||||||
| 설계 표준 | |||||||||
| 전기 안전 | 국제전기기술위원회 / EN 62368-1 | ||||||||
| EMC |
ETSI EN 300 386 v2.1.1 :2016 EN 61000-6-2 /-4 |
||||||||
| 환경 |
ETSI EN 0 (클래스 1.2) /-2 (클래스 2.3) /-3 (클래스 4.1E) IEC 62040-5-3:2016 조항 4.2에 따라서 정상 운전 상태. IEC 62040-5-3:2016 조항 4.3에 따라서 다른 운영 상태가 충고받아야 합니다 |
||||||||
|
1) 자세한 사항은 Flatpack2 정류기 데이터 시트를 참조하세요 2) 자세한 사항은 스마트팩 Ｒ 제어기 데이터 시트를 참조하세요 |
3) 자세한 사항은 야외 4형 데이터 시트를 참조하세요 | ||||||||
