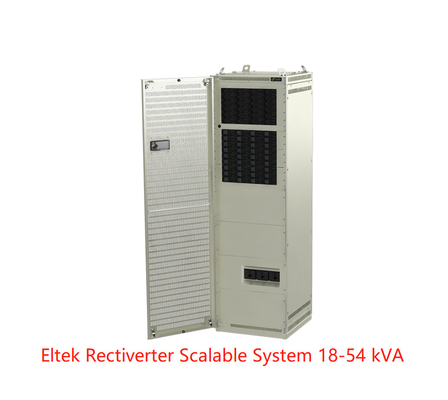

엘텍 리렉티버터 실내 시스템 확장 가능한 시스템 18-54 kVA 옵션 A & B, AC 입력 ((CIEJ3642.xxxx))
확장 가능한 Rectiverter 실내 시스템은 400 VAC 3단계 또는 230 VAC 1단계 부하에 대한 백업 전력 및 DC 부하 및 배터리 충전에 대한 48 VDC 전력을 제공합니다.
확장 가능한 Rectiverter 실내 시스템은 400 VAC 3단계 또는 230 VAC 1단계 부하에 대한 AC 백업 전력 및 배터리 충전 및 선택적 DC 부하에 대한 48 VDC 전력을 제공합니다.
선택적인 B 입력 (동전력 입력) 과 결합하면 전통적인 ATS (자동 전송 스위치) 의 필요성을 제거합니다.A에서 B 입력으로 전환하면AC 부하의 중단 없이 원활한 작업입니다..
AC UPS로 사용하기 위해 두 개의 AC 입력으로 구성되면 EN 62040-3에 따라 - VFI SS 111로 분류됩니다.
파라미터:
| 모델 / 주문 정보 | 54 kVA + 72 kW B 입력 | ||
| 제품군 | CIEJ3642.xxxx | ||
| AC 출력 데이터 | |||
| 전압 (디폴트) / (조정 범위) 1) | 400 VAC 3단계 (Y) / 346-415 VAC | ||
| 주파수 (예정된 인버터 모드) | 50 Hz (응용) | ||
| 주파수 (설정 가능한 인버터 모드) | 50Hz, 60Hz 또는 마지막으로 동기화 된 50/60Hz (변용) | ||
| 최대 전력 (연속 / 과부하 (<15초) | 43,2 kW (54 kVA) / 72 kVA | ||
| 최대 전류/단계 (연속 / 과부하 (<15초) | 78ARMS / 104,4ARMS | ||
| 전류 (최대) 빠른 트립/페이지 (20ms) | 380A (6 x 명산) | ||
| 대기 (전압 하락) (배터리로 전환하기 전에) | > 5 ms @ 43,2 kW 부하 | ||
| THD | 저항 부하에서 < 1.5% | ||
| 출력 특성 |
모듈: L 및 N의 피지, 뜨거운 플러그 100 A MCCB, AC 출력 개별 나사 터미널 70 mm2 L1-L3, N & PE |
||
| DC 출력 데이터 | |||
| 전압 (전환) / (조정 범위) | 53.5 VDC / 43 - 58 VDC | ||
| 전력 (최대 @상정 입력) | 432kW 2) | ||
| 전류 (최대 @VOUT ≤ 48 VDC) | 900 A 2) | ||
| 대기 시간, 최대 출력 전력 | > 10ms; VOUT > 41 VDC | ||
| 출력 특성 |
단전 방지, 전압 이상 차단 배터리 입력/출력 연결 M10 볼트 |
||
| 입력 데이터 | |||
| AC 메인 입력 전압 ((3단계 Y) | 320~475 VAC | ||
| AC 전류/단계 (상정 출력 전압) (모듈 유형에 따라) | 92-138 ARMS 4) | ||
| 주파수 (디폴트: 동기 범위) | 47-53 & 57-63 Hz | ||
| 주파수 (설정 가능: 동기 범위) | 47-53 Hz, 57-63 Hz 또는 둘 다 (응용) | ||
| 전력 요인 / THD | > 0.99 50% 또는 그 이상의 부하에서 / < 3.5% | ||
| DC 전압 명칭 / 확장 범위 (가장 부하 없이) (3) | 45 - 58 VDC / 40 - 45 VDC | ||
| DC 전류 (최대) | 1152A / 1620A 과부하 중 (15s) | ||
| 입력 기능 |
모듈: L 및 N의 피지, 뜨거운 플러그, 바리스토르, 뜨거운 플러그 160 A MCCB, AC 입력 개별 나사 단말 70 mm2 L1-L3, N & PE |
||
| DC 로드 및 배터리 브레이커 옵션 | 배터리 차단기 | DC 로드 브레이커 | |
| 가능한 구성 (2 개의 폴 브레이커) | 2*1600A (4*TPS 2 홀더 800-1600A) | - | |
| 가능한 구성 (2 개의 폴 브레이커) | 4*600A (8*TPS 00 보유기 250-600A) | - | |
| 가능한 구성 (2 개의 폴 브레이커) | 2*600A (4*TPS 00 보유기 250-600A) | 2*600A (4*TPS 00 보유기 250-600A) | |
| 옵션 | |||
| B-입력 최대 전력 (FP2 HE, 3 kW 직렬기) | 72kW | ||
| 수동 우회 스위치 | 2*160A | ||
| LVBD (1극) | 1800A | ||
| 다른 사양 | |||
| 효율성 | >96% (주류 모드 (AC/AC 및 AC/DC)), >94% (인버터 모드 (DC/AC)) | ||
| 보호급 | IP 20 | ||
| 작동 온도 | -40 ~ +55°C (-40 ~ +131°F), 습도 5 ~ 95% RH 응축되지 않습니다. | ||
| 저장 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 ~ 99% RH 응축되지 않습니다. | ||
| 크기[WxDxH] / 무게 | 600 x 600 x 2000mm (23,7 x 23,7 x 78,8 ̊) / 300 kg (1100 lbs) | ||
| 설계 표준 | |||
| 전기 안전 | EN 60950-1, EN 62040-1 UPS 안전성 | ||
| EMC |
ETSI EN 300 386 V1.6.1, FCC CFR 47 부분 15 EN 61000-6-1 /-2/-3/-4, EN 62040-2 |
||
|
환경 |
ETSI EN 300 019: 2-1 (클래스 1.2), 2-2 (클래스 2.3) 정상 운영 조건은 IEC/EN 62040-3:2011 제 4.1 조 RoHS (2011/65/EU) 및 WEEE (2002/96/EC) 에 따라 준수되어야 합니다. |
||
|
1) 출력 전압 범위는 공장에서 구성되어 있으며 상단 차시에 개별 키팅이 있습니다. 3) 40 - 45 VDC: 저하된 성능 - 전력 증강이 없으며 AC 출력에서 전압 THD가 증가합니다. |
2) AC 부하가 우선입니다. 최대사용 가능DC 출력 전력 및 전류는 즉각적인 AC 부하와 AC 입력 전압에 의존합니다. 즉 최대 28, 8kW / 600 A 전 AC 전력과 230VAC의 명소 입력. 4) DC 전압이 43V 이하로 당겨지면 입력 전류는 이 수준을 초과 할 수 있습니다. |
||

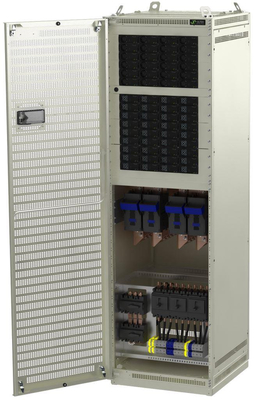

옵션 1
옵션 2
* 한 캐비닛에 AC & DC 공급과 실내 Rectiverter 캐비닛
