24-220 VDC 생산 2KW-16KW 전원 시스템 (호기 일부와 엘텍 산업적이 부피 사료 텔레콤 전력 IBF AC / DC : CIO20405.xxx
19 인치 전력 코어 공급 시스템
산업적 부피 사료 (IBF) 단위는 2-16KW 출력 전원으로부터, 24-220VDC 생산과 시스템을 위해 설계됩니다.
전력 코어는 Flatpack2 레크티페이스 주위에 구축되고 개폐기, 텔레콤, 비상 조명과 같은 적용과 경보 시스템을 위해 설계됩니다,
그것의 콤팩트 디자인과 단순한 설치는 강력한 19 인치 전력 공급기 패키지로 만듭니다.
IBF 단위는 Flatpack2 정류기와 함께 입지 홀로 시스템으로서 또는 우리의 IBB 시스템으로의 집적 유니트로서 사용될 수 있습니다 .
키특성 :
오우 콤팩트 디자인
오우 단순한 설치
오우 85-300 VAC 입력
오우 의회 업 TO 8 RECTIFIERS
오우 2-16 KW 출력
오우 부피 사료 출력
오우 최대 300 dc 출력
오우 GRAPHICAL 3.2 " TFT
오우 이더넷 FOR 원격
오우 SNMP 프로토콜 WITH TRAPS
오우 6 디지털형 계전기 OUTPUTS
오우 6 디지털 INPUTS
오우 전역 순응성
오우 PATENTED HE 기술
애플리케이션
전력 시설
오우 로우 & 고전압 개폐기
오우 트랜스와 지국
오우 발전 & 분배
오우 제어 & 보호
오우 감시 제어 데이터 수집 시스템
오우 통신 설비
철도 & 메트로 인프라
오우 제어 & 보호
O신호방식
오우 안전 시스템
TELECOM-MOBILE / 무선 전신
오우 LTE/4G/WiMAX
오우 분산 안테나 시스템
오우 광대역
오우 무선 베이스부 / 셀 사이트
기술의 자료 :
| 기술적 요구 | ||||||
| 모델 | IBF-AC/DC-1PR-Std.Basic | IBF-AC/DC-2PR-Std.Basic | IBF-AC/DC-1PR-Ind.Basic | IBF-AC/DC-2PR-Ind.Basic | ||
| 부품번호 | CIO20405.xxx | CIO20806.xxx | CIO20405.xxx | CIO20806.xxx | ||
| 입력 데이터 | ||||||
| 전압 (범위) | 85 - 300 AC | |||||
| 낙뢰 보호 | OVP 등급 2 | |||||
| AC 입력 보호 TN 네트워크 | 3*25 MCB (단일 pol) | 3*40 MCB (단일 pol) | 3*25 MCB (단일 pol) | 3*40 MCB (단일 pol) | ||
| AC 입력 보호 IT 네트워크 | 1*32 MCB (3 pol) | 1*63 MCB (3 pol) | 1*32 MCB (3 pol) | 1*63 MCB (3 pol) | ||
| 정류기에서 입력 보호 | 정류기 모듈에서 개별적 퓨즈 | |||||
| 연결 |
개별적 스크롤 단자 6 mm2 PE 스크롤 단자가 샤시에 직접적으로 6 mm2와 M5 케이블 러그를 최대한으로 씁니다 |
|||||
| 출력 데이터 | ||||||
| 전압 (채무 불이행) | 24-125 VDC | 24-220 VDC | ||||
| 명목상 입력에 (최대)를 강화하세요 | 8000 Ｗ | 16000 Ｗ | 8000 Ｗ | 16000 Ｗ | ||
| 명목상 입력에 있는 경향 (최대) | 이전 페이지 또는 적용 가능한 Flatpack2 데이터 시트를 보세요 | |||||
| 보호를 받지 않은 크기 출력 | 오우 | |||||
| 연결 크기 출력 | M8 볼트 | |||||
| 배터리 단락에 구축됩니다 | 오우 | |||||
| 정류기에서 출력 보호 | 블로킹 OR-잉 FET 또는 퓨즈가 증명 & 고온 보호를 누전시킵니다 | |||||
| 제어와 모니터링 | ||||||
| 모니터부 | 표준인 기초적인 것을 가진 2 제어 시스템을 스마트팩 | 산업적인 기초적인 것을 가진 2 제어 시스템을 스마트팩 | ||||
| 구내 조작 | 디스플레이와 키, 표준 브라우저 를 경유하는 웹 인터페이스 | |||||
| 원격 운용 | 웹파워 (웹 인터페이스, SNMP 프로토콜과 이메일) | |||||
| 경보 계전기 (연결 : 클램프≤ 1.5 mm2) | 6 Ｘ 잠재성 무료 접촉 (부정, NC, Ｃ) [맥스 75 VDC/1,0 A] | |||||
| 경보 계전기 (연결 : 클램프≤ 1.5 mm2) | - | 3 Ｘ 잠재성 무료 접촉 (부정, NC,C) [맥스 300 VDC/0,1 A] | ||||
| 디지털 입력 | 6x 어떤 / NC | |||||
| 모드 버스 | TCP / IP | TCP / IP과 RTU | ||||
| 통신 포트 | RJ45 | RJ45, RS232, RS485 | ||||
| 배터리 대칭성 측정 | - | 오우 | ||||
| 전류 측정기 | 정류기, 배터리 & 부하 전류 | |||||
| 알람 | 최저 & 고출력 전압은 (작고 메이져 레벨) 접지 고장 알람, 과열 경보, AC 입력 정전 알람, 부하 브레이커 & 배터리 개폐기 알람을 경보합니다고 더 훨씬 더 | |||||
| 다른 규격 | ||||||
| 차단 |
3.0 코프액 - 출력하기 위한 입력 1.5 코프액 - 지구에 대한 입력 0.5 코프디시 - 지구 (110과 220개 Ｖ 정류기를 위한 1.5 코프디시)에 대한 출력 |
|||||
| 작동 온도 | +45' Ｃ (+113' Ｆ에 대한 -40), 습도 5 - RH 불응축 출력 전원이 고온에 낮추고 적용 가능한 정류기를 위한 데이터 시트를 보는 95%에 대한 -40 | |||||
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 | |||||
| Dimensions[WxDxH] | 482*432*222mm (5U) | 482*432*267mm (6U) | 482*432*222mm (5U) | 482*432*267mm (6U) | ||
| (정류기 없이) 중량 | 17 킬로그램 | 16 킬로그램 | 17 킬로그램 | 16 킬로그램 | ||
| 설계 표준 | ||||||
| 전기 안전 | EN 60950-1 | |||||
| EMC |
ETSI EN 300 386 V.1.6.1 (모듈에 따라서) EN 61000-6-1 / -2 / -3 / -4 / -5 |
|||||
| 환경 | ETSI EN 300 019, ETSI EN 300 132 - 2 | |||||

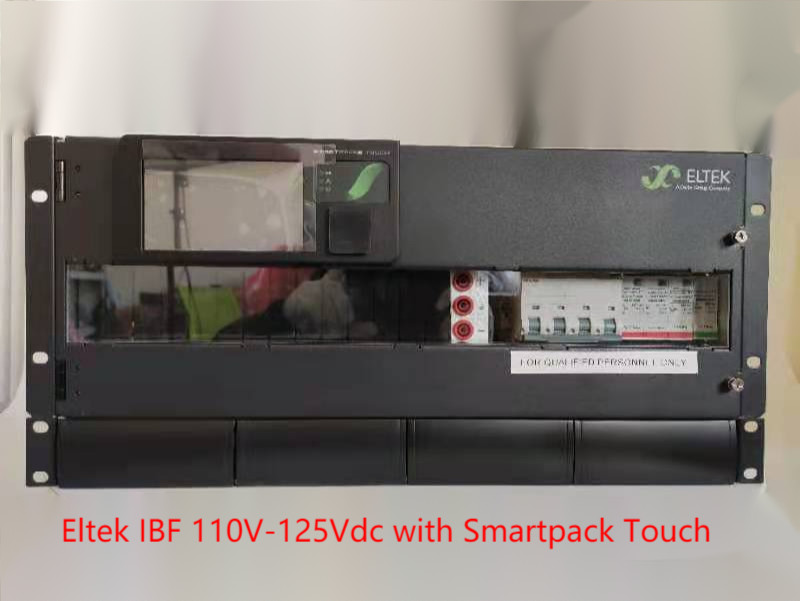

정면도 :
솔루션
우리는 사이트 조사를 포함하여 완벽한 해결 방안을 제공하고 기술 지원인 고객의 요청에 따르면 전문적 계획과 중국 내외의 통신회사를 위한 유지보수 서비스를 제안합니다. 우리는 전세계에 유능한 팀과 신뢰 파트너들의 네트워크를 있습니다.
FAQ :
1. 어떻게 당신이 품질을 제어합니까?
한 :선적 전에 모든 제품은 자극적 사용 시나리오, 하중과 전부하고 제품의 품질을 보증하기 위한 현재 공유 시험입니다.
2. 당신의 최소 명령량이 무엇입니까?
한 :어떤 최소 명령량이 없고 하나가 또한 행해질 수 있습니다. 유일한 차이는 가격과 일정입니다.
3. 당신의 회사를 소개하시겠습니까?
한 :나는 매우 이행됩니다. 나는 당신에게 당신에게 더 포괄적이 주기 위한 회사의 더 후에 도입 문서와 우리의 회사의 정보로의 직접 도입을 보낼 것입니다.
4. 당신의 회사의 우위가 무엇입니까?
한 :적당한 재고와 공급은 공급을 차후 갱신을 위해 보증합니다, 탄력적이 다른 솔루션 공급하는 고객들의 다른 필요에 대한 다르 따르면 공급했습니다.
5. 나는 샘플을 보낼 수 있습니까?가격과 함께 나에게 그것을 보고합니까?
한 :당신은 샘플을 보낼 수 있고, 샘플이 큰 자존심의 대상이고, 화물이 당신을 태어날 필요가 있습니다.
6. 어떻게 당신의 회사가 품질에 문제를 처리합니까?
한 :우리의 회사는 거의 10년 동안 이 산업을 했습니다. 그것은 이미 어떤 평판을 가졌습니다. 우리는 주의깊게 그것을 분석할 것입니다. 만약 그것이 사실상 우리의 품질 문제이면, 걱정, 우리의 서비스 팀이 당신을 서빙한 것에 행복할 후에 그것이 계약 합의에 따라 일할 것이고, 결코 당신이 누구를 가지고 있게 하지 않을 것이라고 당신이 확신하여 마음을 놓을 수 있습니다.
7 품질에 대하여 어떻게 생각하고 ?
한 :신 패키지와 100% 원형. 우리는 상등품과 각 항목을 확인하기 위해 발표되기 전에 각 항목을 시험할 것입니다.
8개 얼마나 많은 개런티를 위한 달 ?
한 : 1년 품질 보증
9 어떠한 하위 -품질 상품도 상대하는 방법 ?
한 : 상품은 어떠한 품질 좋은 제품이 안에 시간을 보증한다는 것을 나쁜 것에 대한 포스트 수수료의 우리의 요금으로 후기 의한 것일 수 있습니다.
