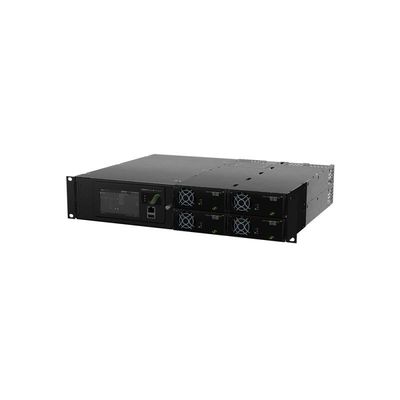

스마트팩 Ｒ CTOR0402와 엘텍 르렉티브르테르 2U 6kVA 통합 시스템 6 kVA AC과 4,8 kW DC
애플리케이션 :
르렉티브르테르 2U 19 인치 통합 시스템은 230 /115Vac과 110Vdc 백업이 필요한 산업 적용에서 크기 AC &DC 출력으로서 사용될 수 있습니다.
총 출력 파워는 양쪽 AC과 DC에 대해 전체 8KW, AC으로 제한되고 dc 출력 제한이 AC 부하를 위한 한계가 6kVA를 최대한으로 쓸 예정인 접속 부하에 따라 그리고 4KW, 8KW를 최대한으로 쓰기 위한 DC 부하에 대해 설정될 수 있습니다.
추가 옵션으로서, 측정과 신호화는 넓게 I/Q 모니터 또는 플렉시 모니터 깡통 이음매로 확장될 수 있습니다.
TELECOM-MOBILE / 무선 전신
· LTE/4G/WiMAX
· 분산 안테나 시스템
· 광대역
· 무선 베이스부 / 셀 사이트
전력 시설
· 로우 & 고전압 개폐기
· 트랜스와 전철 변전소
· 제어 & 보호
· 감시 제어 데이터 수집 시스템
철도 & 메트로 인프라
· 제어 & 보호
· 신호화
기술의 자료 :
| 모델들 | 230 VAC인 8 kW |
| 제품군 | CIOR0402.1xxx |
| 교류 출력 자료 | |
| 전압 (채무 불이행) / (조정범위) 1) | 230 VAC / 200-240 VAC |
| 주파수 (인버터 모드 - 채무 불이행) | (적응할 수 있는) 50 Hz |
| 주파수 (인버터 모드 - 설정 가능합니다) | 50 Hz, 60 Hz 또는 지난 동조된 50 / 60 Hz (적응할 수 있는) |
| 전력 최대 (연속적인 / 과부담 <15s> | 4800 Ｗ (6000 VA) / 8000은 VA |
| 현재 최고 (연속적인 / 과부담 <15s> | 26 팔 / 34,8 팔 |
| 경향 (최대) 빠른 여행 (20ms) | 128 A (명목상인 6 Ｘ) |
|
그렇게 하기 위해 전환하는 것 ( 전에 (전압 저하)를 들고있으세요 배터리) |
5명의 부인 |
| THD | < 1=""> |
| 보호 | Ｌ에 퓨즈가 끼워 넣을 수 있는, 바리스터를 뜨겁게 합니다 |
| dc 출력 자료 | |
| 전압 (채무 불이행) / (조정범위) | 122,5 VDC / 97-145 VDC |
| (최대 @nominal 입력을) 강화하세요 | 4800 Ｗ 2) |
| 경향 (최대 @VOUT ≤ 108 VDC) | 44,4 A 2) |
| 현재 공유 (10 - 100% 로드) | 10부터 100 % 로드까지 최대 전류의 ±5 % |
| 보호 | 전압 폐쇄, 역전 극성과 퓨즈 위에서, 증명을 누전시키세요 |
| 입력 데이터 | |
| AC 주관 입력 전압 (범위 / LV 분리) | 185-275 VAC / 170 VAC |
| 현재인 (최대 - 모듈 타입에 의존합니다) AC | 32,8-46 팔 3) |
| 주파수는 (이행하지 않습니다 : 동기화 범위) | 47-53과 57-63 Hz |
| (설정 가능한 주파수 : 동기화 범위) | 47-53 Hz, 57-63 Hz 또는 양쪽 (적응할 수 있는) |
| 역율 / THD | 70% 로드에 있는 > 0,99 또는 더 많은 / < 3=""> |
| 직류 전압 명사 상당어 / 확장된 범위 4) | 102-145 VDC / 90-102 VDC |
| DC 경향 (최대) | 50 과부담 (15 s) 동안 / 72 A |
| 입력 특징 |
Ｌ와 엔에 퓨즈가 끼워 넣을 수 있는, 바리스터를 뜨겁게 합니다 AC은 Ｌ, 엔과 PE (4x 단일 상)에 대해 개별적 스크롤 단자 4 mm2를 입력했습니다 |
| 선택 | |
| 통제와 모니터링 (마스터 장치) | Smartpack2는 접촉합니다 |
| 통제와 모니터링 (기본 유닛) | 기초적인 Smartpack2 또는 기초적 인더스트리얼 |
| 제어기 깡통 이음매 | (계전기 박스로) 입출력 모니터 T2 또는 플렉스이모니터 |
| 교류 배전 | AC은 Ｌ, 엔과 PE (1x 단일 상)에 대해 개별적 스크롤 단자 10 mm2를 출력했습니다 |
| 직류 배전 | 2x M6 볼트 위의 DC 벌크 접속 |
| 다른 규격 | |
| 효율 | > 96 % (주요 부분 방식), > 95 % (인버터 모드) |
| 작동 온도 | +55 'Ｃ (-40에서 +131 'Ｆ), 습도 5-95 % RH 불응축에 대한 -40 |
| 저장 온도 | +85 'Ｃ (-40에서 +185 'Ｆ), 습도 0-99 % RH 불응축에 대한 -40 |
| 차원 [W x D x H] 5) | 482 Ｘ 400 Ｘ 89 밀리미터 (2U) (19 Ｘ 15,7 Ｘ 3,5 인치) |
| 중량 | 9,4-9,9 킬로그램 (20,7-21, 8 파운드) |
| 설계 표준 | |
| 전기 안전 | EN 62040-1 UPS 안전성인 EN 60950-1 |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 15 부 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
환경 |
ETSI EN 300 019 : 2-1 (클래스 1.2), 2-2 (클래스 2.3)와 2-3 (클래스 3.2) IEC 62040-3:2011 조항 4.2에 따라서 정상 운전 상태. IEC 62040-3:2011 조항 4.3에 따라서 다른 운영 상태가 충고받아야 합니다 순응한 로에스 3 (2015/863/EU)와 WEEE (2008/98/EC) |
